CSS で画面内の特定要素に回転をかけることができる、ということを知り、その様子を視覚的に確認できるサービスを作って公開してみました。

この技術(というほどのものではないけど)は CSS の tranform 属性を使って、回転軸と回転角度を指定することで実現できます。ともあれまずは実際に挙動を確認してみましょう:
https://dotnsf.github.io/transform-rotate/

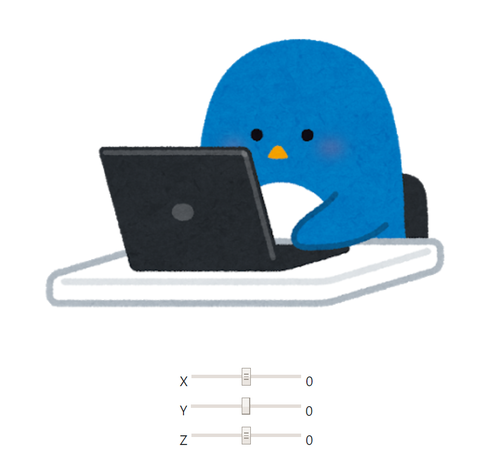

上記 URL にアクセスすると以下のような画面が表示されます。画像(デフォルトではいらすとやさんの「コンピュータを使うペンギン」のイラスト)と、その下に3つのスライダーバーが表示されているはずです:
2020020101

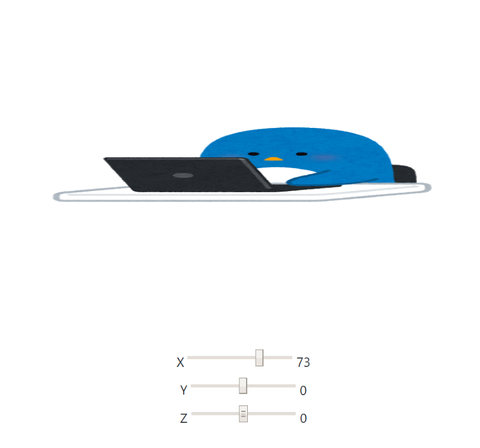

x のスライダーバーを動かすと、動かした角度だけ画面が縦方向に回転します:
2020020102

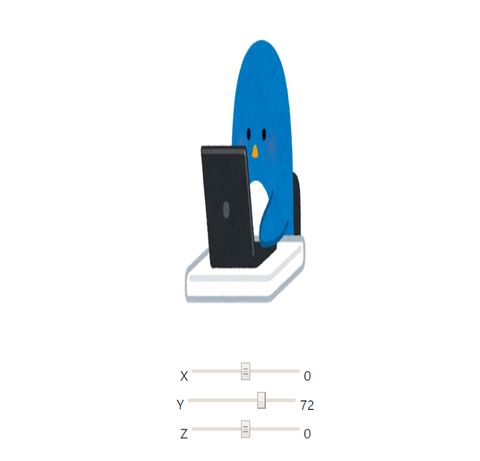

y のスライダーバーを動かすと、同様に横方向に回転します:
2020020103


z のスライダーバーは画面と平行に回転します:
2020020104

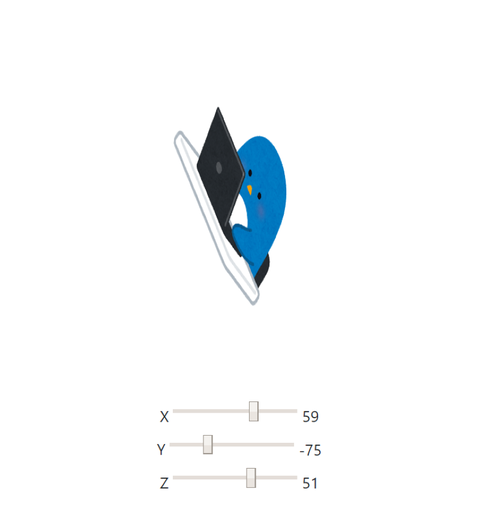

x, y, z のスライダーバーを同時に動かすこともできます。縦、横、平行すべて指定したぶんだけ回転して画像が表示される、ということがわかると思います:
2020020105

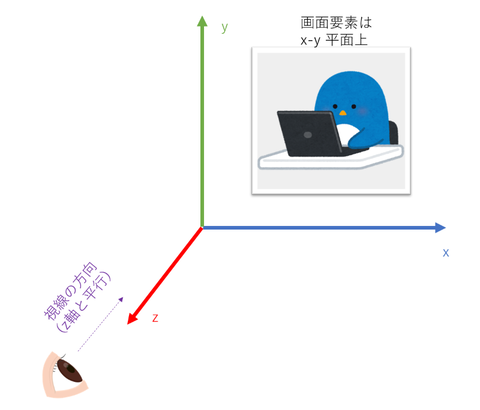

これらはすべて CSS の transform 属性だけで実現しています。以下、その技術的な内容を紹介しますが、前提として x, y, z という軸の名前とその意味、そして立体的な位置関係を理解しておく必要があるので、そちらから説明します。以下の図のような関係になっていると理解してください:
20200201


図のような x 軸、y 軸、z 軸があって、自分は z 軸正方面から画面を見ています。実際に見えている画面は x 軸と y 軸からなる平面上に描かれています。

そしてスライダーバーはそれぞれ x 軸を中心に回転、y 軸を中心に回転、z 軸を中心に回転するスライダーバーになっていて、それぞれ指定した角度だけ回転した結果が画面に表示されます。そのため(結果的には)x で回転すると縦方向、y で回転すると横方向に回転したように見えます。また z で回転すると見えている平面上で時計回り/反時計回りに回転しているように見せることができています。

で、これをどう実現しているかという部分が CSS の transform 属性です。例えば id="a" の要素を x 軸中心に 30 度回転させて表示したい場合は、以下のようなスタイルを適用します:
#a{
  transform: rotateX( 30deg );
}

同様にして y 軸中心に 30 度回転させて表示したい場合は以下です:
#a{
  transform: rotateY( 30deg );
}

z 軸中心に 30 度回転させる場合は以下です:
#a{
  transform: rotateZ( 30deg );
}

「30 度」という部分は -180 から 180 まで変えることができます。それぞれの結果は上述のようになります。上述のサービスではこれらのスタイルを各スライダーバーの値を参照しながら動的に変更して表示しており、その結果がこのようになっています。


これはオマケの情報ですが、このサービスではデフォルトでペンギンの画像を表示して回転させていますが、imgurl という画像の URL をパラメータ指定することで表示画像を変更することができます。例えばこの画像を使いたい場合は、画像の URL(https://1.bp.blogspot.com/-A-AUINeSdLY/XexqsbbnoVI/AAAAAAABWiA/1zwr87fQJbsntV_Ez_ky6-RJPRfgeCZ5ACNcBGAsYHQ/s400/kinshi_mark_computer.png)をパラメータとして以下のように指定します:

https://dotnsf.github.io/transform-rotate/?imgurl=https://1.bp.blogspot.com/-A-AUINeSdLY/XexqsbbnoVI/AAAAAAABWiA/1zwr87fQJbsntV_Ez_ky6-RJPRfgeCZ5ACNcBGAsYHQ/s400/kinshi_mark_computer.png

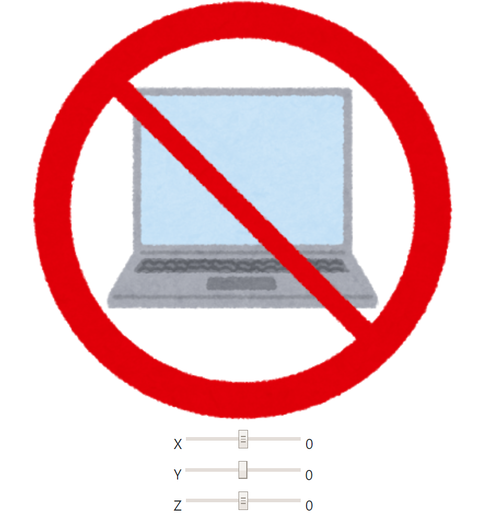

こんな感じで表示できるはずです:
2020020106




便利な地図表示ライブラリ Leaflet(と OpenStreetMap)を使って表示する地図は原則的には上が北になります。これを変更して(つまり地図を回転させて、上が北側にならないようにして)表示することに挑戦してみました。

最初は「やり方をググれば見つかるだろう」と軽く考えていたのですが、これはどうやらかなり難しいらしく、Stackoverflow で同様の質問を見つけましたが、ここでの回答には「Leaflet ネイティブで用意された方法は存在しない」「簡単な方法はない」とされています。かなりハードル高そうです。。

ネイティブには用意されていない、、簡単ではないものを自力で解決する、、 言うは簡単ですが実際には細かな調整含めて結構面倒なものでした。ただ一応サンプルとして動く形にできましたので、公開&紹介します。

まず、ソースコードはこちらに用意しました。実装は index.html ファイルを参照してください(バックエンドなしにこのファイル1つだけで実装しています):
https://github.com/dotnsf/om


実際に動く様子を確認・体験できるように github ページも用意しました。スマホのブラウザでこちらにアクセスしてください:
https://dotnsf.github.io/om/


なお、このページでは DeviceOrientation イベントをハンドリングしているため、環境によっては事前準備が必要です。こちらのページでも紹介しているように Android や iOS 12.1 以下の場合は事前設定不要です(ページを表示すればそのまま動きます)。 iOS 12.2 以上 13.0 未満の場合は URL 先にアクセスする前に予め Safari の設定で「モーションと画面の向きのアクセス」を ON にしておいてください(この設定後に URL にアクセスすれば動きます):
2020011001



また iOS 13.0 以上の場合は事前の準備は不要ですが、ページロード直後の初期状態で表示される「センサーの有効化」というボタンをクリックしてから「許可」してください:
2020011002


いずれの環境においても上記の準備を済ませた上でアクセスすると、東京を中心とした関東の地図が表示されます。また画面の中心には赤字でこのスマホデバイスの横方向への傾き角度が表示されます:
2020011701


スマホを横方向に傾けると、その傾きに合わせて地図が画面内で回転して表示されます。下図ではスマホを向かって右側に(時計回り方向に)傾けています。スマホの傾きに関係なく、常に真上(下図では左上方向)が北になります:
2020011700


実際に動かしている様子を動画にしました:



以下、技術的な解説を加えていきます。

まず CSS で body など地図を表示する要素のサイズを width も height も 100% に指定して、全画面で地図が表示されるようにしています。

そして回転処理そのものは地図を表示する <div> 要素に CSS の transform: rotate() 属性を適用して実現しています。今回の例では <div id="demoMap"> 内に Leaflet 地図を表示していますが、デバイスの傾き(角度: deg)を検知して、
 $('#demoMap').css( 'transform', 'rotate(-'+deg+'deg)' );
という処理を実行することで <div> ごと回転をかけて表示しています(加えて deg の数値を <div id="me"> 内で表示していますが、こちらは特別な処理をしていないため、詳細は省略します)。

ただこれだけだとうまくいきません。Leaflet の仕様なのか、CSS transform の仕様なのか「もともと表示されている要素が回転して表示される」らしく、縦 100% 横 100% の画面を回転させると、角度によっては表示されない部分が出来てしまうのでした:
2020011801



↑黒がスマホ本体(黒枠の中だけが実際に表示される)、左側は本体画面に地図が表示されている。スマホを回転させて表示すると、元の地図の矩形部分は表示されるが、表示しきれない部分(黄色の部分)が生じる。実際には黄色部分はグレーで表示されてしまいます。


この状況を回避するための工夫を加えています。具体的には <div id="demoMap"> のサイズを width, height ともに 200% に指定して実際のスマホ画面の4倍の面積のエリアをロードするようにしています(更に left と top を -50% にして、そのロードしたエリアの中心部分だけを表示するよう調整しています。こうすることで表示された画面の中心を軸に画面が自然に回転するようになります)。細かいことですが、この仕様に合わせて <div id="me"> の位置もこの変更に合わせて調整したり、(表示位置がズレないよう)画面にスクロールバーが出ないよう CSS で抑制したりしています:
2020011802


↑地図部分を実画面サイズよりも大きくすることで、回転させても表示不可エリアが生じないように調整しています。


こうした工夫によってなんとか実現できました。ただ地図上に書かれた文字が斜めになってしまうのはさすがにどうしようもないです。その辺りは地図 API 側でサポートしてくれるのを待つしかないかなあ。。

なお index.html 内の JavaScript 変数 lat(緯度), lng(経度)が地図の中心点座標、zoom がズームレベルです。これらの値を変えると表示するエリアや拡大縮小レベルを変えることができますので、自分の環境で挑戦してみたい方は是非挑戦してみてください。


OpenStreetMap とその API を使って簡易ドライブゲームを作って公開しました。

OpenStreetMap は誰でも無料&自由に使える地図や地理情報のオープンデータプロジェクトです。API も公開されており、位置情報アプリケーション開発時に利用することができます:
2019081707


この OpenStreetMap API を使ってドライブゲームを作って公開してみました。GitHub リポジトリはこちらです:
https://github.com/dotnsf/openmap_drive/

2019081708


実質的に index.html ファイル1つだけのプロジェクトなので GitHub Pages で公開もしています。実際に遊ぶには PC のブラウザでこちらを参照してください:
https://dotnsf.github.io/openmap_drive/

2019081702


パラメータを付けずにアクセスすると、デフォルトで三重県鈴鹿市の鈴鹿サーキットのメインストレートの一部が OpenStreetMap でブラウザ画面いっぱいに表示され、その中心に赤い車(この車でドライブします)が表示されます。

キー操作は以下の3つのみです:
 矢印キーの「下」: スタート/ストップ
 矢印キーの「左」: 左旋回
 矢印キーの「右」: 右旋回


とりあえず「下」を押すと動き出します(もう一度押すと止まります)。初期状態では5時の方角を向いているので右下方向に向かって移動を始めます(実際には車の位置は変わらず、地図部分がスクロールしていきます)。矢印の「左」や「右」を押して、なるべくコース上を走るようにしてみましょう:
2019081703
(↑ 1990年にセナとプロストが接触した1コーナー)


ぶっちゃけコースアウトしようが、何かと接触しようが車は動き続けます。なので「細かいことは忘れて」コースを走り続けましょう:
2019081704
(↑ 1989年にセナとプロストが接触したトライアングルシケイン、ここはこの赤い車でも難しい)


起動時に URL パラメータを与えることで初期位置と初期角度を変えることもできます:
 lat: 緯度
 lng: 経度
 anglelevel: 角度(何時の方向、という時計の短針の方角を示す。0~11 の整数)

下図は
 https://dotnsf.github.io/openmap_drive/?lat=43.733009&lng=7.4228981&anglelevel=4
にアクセスした時の様子です。画面下に有名なレストラン "La Rascasse(ラスカス)" が見えていますが、ここは F-1 モナコグランプリ市街地コース上です。これから最終コーナーに向かうラスカス・コーナーのあたり:
2019081705


地図で表示するのは必ずしもサーキットである必要はありません。こちら
 https://dotnsf.github.io/openmap_drive/?lat=35.6828558&lng=139.7596134&anglelevel=1
は日本の皇居前、内堀通りを走る状態からスタートします:
2019081706


実は以前に同様のゲームを Google MAPs API で作って教育目的に使っていたことがありました。他の地図 API と比較して多くの機能を持ち、今でも便利に使えると思ってはいるのですが、Google MAPs API は当時と異なり現在では API キーの取得が必要になってしまい、オープンな教材としては使いにくくなってしまったのでした。


という背景もあって、今回は Google MAPs API の API キーを使うのではなく、地図 API としてはOpenStreetMap API を、leaflet.js ライブラリを併用して使う形で作り直しました。加えて車の画像も「いらすとや」で公開されているものを直接参照し、CSS の transform で角度を変えて表示するように改良しました(この辺り、詳しくは index.html の内容を直接参照してください)。結果として(画像ファイルは不要になり)index.html ファイル1つだけで完結できるようになって、GitHub Pages で公開できる形にもなった、という副産物的なメリットも生まれました。


今回公開したファイルはあくまでテンプレートというか、「これを元に改良するための素」のつもりです。このゲームは上述のように3つのキーだけで(3種類の信号だけで)操作できるので、以前に紹介したキータッチと組み合わせて体感ゲームにしたり、IoT 的な要素を使ってデバイスからの信号を受け取れるようにしたり、身近なものをリモートコントローラー代わりにして使えたら面白いかな、と思っています。あと少し技術方向性は異なるけど、複数台の車を同時に走らせたりとかも面白そう。


最近はスマホのカメラの性能が上がり、その結果として画像ファイルサイズが大きくなりました。解像度が上がったことは嬉しいのですが、画像ファイルをウェブアプリなどにアップロードしようとする際に時間がかかったり、パケット通信量が増えてしまったりします。また送信先の API やシステム設定によってはアップロードサイズに上限が設定されていて、そのままでは送れなかったりすることもあります。

そんな場合に「画像を小さくしてから処理する」方法が考えられますが、Java によるその一例を紹介します。画像ファイルデータが img 変数にバイト配列で格納できているという前提で、横幅を 800 ピクセル、縦横比を変えずに高さをそれにあわせる形で変更するような処理内容を記述しています(こうすると、大抵 1MB 以下になります):

byte[] img = null; //. この変数に画像データが byte 配列で格納されているものとする
   :
   :

//. 画像のサイズを変更
if( img != null ){
  BufferedImage src = null;
  BufferedImage dst = null;
  AffineTransformOp xform = null;

  InputStream is = new ByteArrayInputStream( img );
  src = ImageIO.read( is );

  int width = src.getWidth();    //. オリジナル画像の幅
  int height = src.getHeight();  //. オリジナル画像の高さ

  int w = 800; //. 幅をこの数値に合わせて調整する

int new_height = w * height / width; int new_width = w;
//. 画像変換 xform = new AffineTransformOp( AffineTransform.getScaleInstance( ( double )new_width / width, ( double )new_height / height ), AffineTransformOp.TYPE_BILINEAR ); dst = new BufferedImage( new_width, new_height, src.getType() ); xform.filter( src, dst );
//. 変換後のバイナリイメージを byte 配列に再格納 ByteArrayOutputStream baos = new ByteArrayOutputStream(); ImageIO.write( dst, "jpeg", baos ); img = baos.toByteArray(); }

上記のように ImageIO と java.awt のアフィン変換を使って画像サイズに変換をかけて実装しています。
