【マーメイド記法とは】
最初に「マーメイド記法」について紹介します。マーメイド記法とは「特定のルールでテキストを記述することでフローチャート図を作る」ための記述ルールです。マークダウン記法の一種ですが、実際にマークダウンの中に含める形で使うこともできるようなサービスもあります。有名どころでは今年のバレンタインデーに GitHub 内のマークダウンファイル(.md)内にマーメイド記法で記述された部分があると、フロー図に変換して表示されるようになりました。

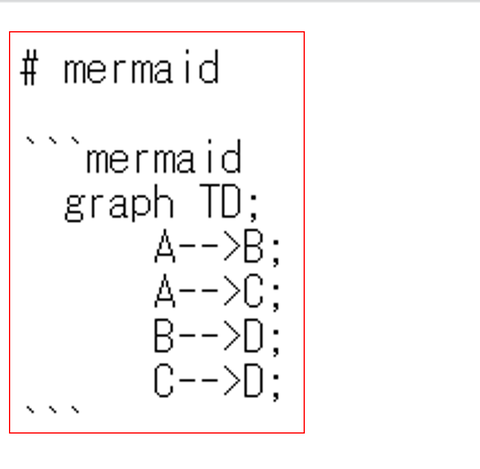

例えばこんな内容を含むマークダウンファイルを GitHub にコミットします(1行目はマークダウンそのものですが、3行目の ``` (バッククォート3つ)から ``` までの部分がマーメイド記法で書かれています。後述しますが、もう少し情報量を増やした書き方もあります):

(↑なんとなくわかりますかね? AからB、AからC、BからD、CからD、という4つの流れが定義されているものです。先頭行の "graph DB;" は「フロー図を上から下(TopDown) に描く」という意味です)

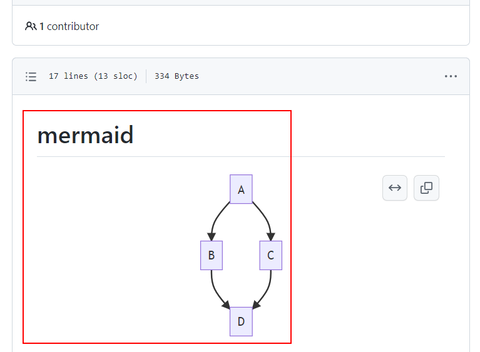

そしてコミットされたファイルをブラウザで GitHub から見ると、マーメイド記法で書かれた部分がこのようにフロー図に変換されて表示されます:

このマーメイド記法はウェブアプリケーション設計時の「画面遷移の定義」の表現に使えると思いました。例えばこんな感じのウェブアプリケーションの画面遷移を考えた時に・・・
・最初にログイン画面
・ログイン後にトップ画面
・トップ画面からA、B、Cの3つの画面に遷移できる
マーメイド記法だとこのように表現できると思ったのです:
```mermaid graph TD; Login --> Top; Top --> A; Top --> B; Top --> C; ```
また上でも少し触れたのですが、このマーメイド記法はかなり単純な最小限の情報しか含んでいませんが、もう少し情報量を増やしてこのような書き方もできます:
```mermaid graph TD; Login["ログイン"] --"/"--> Top["トップ"]; Top --"/info"--> A["商品情報"]; Top --"/download"--> B["ダウンロード"]; Top --"/about"--> C["○○について"]; ```
このマーメイド記法をフロー化するとこのようになります:

A や B といったノードの名前そのままではなく、["~~"] で括られた部分がノードの表示用の名称として表示されています(一度 Top["トップ"] と表示名を定義しておくことで、2回目からはただ Top と書くだけでよくなります)。加えて矢印にも名前が付けることで、なんとなく UI のないワイヤーフレームっぽくなりました。どのページからどのページへ、なんという URL パスで進むようになるか、というのが視覚化できます(上の図の「ログイン」ページに相当する URL パスがないのでまだ不完全ですが、詳しくは後述します)。
マーメイド記法はフロー図だけでなく、色々な種類のグラフを描くことができます。ただマーメイド記法そのものの書き方についてはこのブログエントリの目的ではないので、他のサイトでの紹介を参照いただきたいです。私自身はこのページに多くお世話になりました:
https://zenn.dev/okazuki/articles/learning-mermaid
【アイデアと、実装して作ったツール】
このマーメイド記法を使って作ったファイルを使って、以下のような3つの機能を作れないだろうか、というアイデアを思いつきました:
(1)ワイヤーフレームの全画面を表示できるようなウェブアプリ化
(2)ワイヤーフレームの中で DB 定義が必要と思われる部分を抜き出して API 化
(3)(おまけ)マーメイド記法で書かれた部分をフロー図化
(1)は上で示したようなフローを実現できるような最小限のウェブアプリを、マーメイド記述されたファイルから、各ページの URL パスをそのまま再現する形で自動生成する、というものです。 各ページの UI は最小限ですが、例えば上の例であれば「ログイン」ページを表示すると「トップ」ページに遷移できるようなリンクがあり、「トップ」ページを表示すると「商品情報」、「ダウンロード」、「○○について」という3つのリンクがあって、それぞれのページに繋がっている、というものです。フロー定義から画面実装までを自動化して、生成された HTML テンプレートをカスタマイズすることで見た目も定義できるようにする、というものです。
(1)についてはもう1つ、(2)にも関わるのですが例えばマーメイド記述された中に "/(複数形)" と "/(単数形)/:id" というフォーマットに合致する2つのパスが含まれていた場合は、前者を一覧ページ、後者を詳細ページとみなして、それに近い UI を用意する、という機能を持たせました。例えば、マーメイド記述が
```mermaid graph TD; Login["ログイン"] --"/"--> Top["トップ"]; Top --"/users"--> A["ユーザー一覧"]; A --"/user/:id"--> B["ユーザー"]; : ```
のようになっていた場合、単に「ユーザー一覧」画面と「ユーザー」画面がリンクでつながっているのではなく、「「ユーザー一覧」は「複数のユーザーの一覧画面」」で「「ユーザー」画面は「ユーザー ID が :id となる単数のユーザーの詳細画面」」であることを識別できるようにしました。自動生成される画面も単なるリンクで繋げるのではなく、「ユーザー一覧」画面にはユーザーが複数表示され、それぞれのユーザーがクリックできるようになっていて、クリックするとクリックしたユーザーの詳細ページに遷移する、というものです。
そして(2)の機能は、この「ユーザー一覧」画面と「ユーザー詳細」画面があるということは「ユーザーのデータを扱う必要がある」と判断し、ユーザー情報を CRUD できるような API (と Swagger ドキュメントと DDL)を自動生成する機能です。具体的には、
・POST /user (一人のユーザーを新規作成する)
・POST /users (複数のユーザーをバルクインサートする)
・GET /user/:id (一人のユーザーの情報を ID を指定して取得する)
・GET /users (複数のユーザーの情報をまとめて取得する)
・PUT /user/:id (ID を指定したユーザーの情報を更新する)
・DELETE /user/:id (ID を指定したユーザーを削除する)
・DELETE /users (複数のユーザーをまとめて削除する)
という7つの CRUD API を作る、というものです。加えてこれらの API のデータ格納先となるテーブルの DDL 定義(id と name の2列だけですが・・)と、実際に動作確認できる Swagger API ドキュメントも作成します。
最後におまけの(3)、これはマーメイド記法で表記した内容を GitHub にコミットしなくても見ることができるよう、ローカルでマーメイドファイルを表示できるようにするツールもあると便利だったので、自分用に作ってみました。
こうしてできあがったのがこのツールで、現在は Node.js 向けソースコードを GitHub で公開しています:
https://github.com/dotnsf/web-template
【ツールの使い方】
このツールを使う場合は、まずは Node.js の環境を用意する必要があります。必要に応じてインストールしてください:
https://nodejs.org/ja/
次に git でソースコードを clone して、"npm install" で動作に必要なライブラリをインストールします:
$ git clone https://github.com/dotnsf/web-template $ cd web-template $ npm install
そしてアプリケーションや API サーバーのソースコードを生成するためのマーメイドファイルを用意します。ソースコード内に mermaid_sample.md というファイルが含まれていますので、これをそのまま使っても構いませんし、自分で用意しても構いません。
ただ自分でマークダウンファイルを用意する場合は次の点に注意してください:
- 各ノード(ページ)の表示名を定義する場合は ["~~"] という形で記述する(マーメイドのルールでは ("~~") など、丸括弧で括っても正しく判断されますが、このツールを使う場合は ["~~"] という四角括弧で表示名を括ってください。
- 全てのノート(ページ)を表示するための URL パスが定義できているようにマーメイドファイルを用意してください。
例えば上で紹介したこのマーメイドファイル例:
```mermaid graph TD; Login["ログイン"] --"/"--> Top["トップ"]; Top --"/info"--> A["商品情報"]; Top --"/download"--> B["ダウンロード"]; Top --"/about"--> C["○○について"]; ```
は一番上にある Login["ログイン"] ページを表示するための URL がどこにも定義されていません(ので、このまま実行してもエラーになります)。マーメイドファイルのどこかに(例えば以下の例のように)このログインページへの URL パスを追加する必要があります(mermaid_sample.md ファイルは初めからこのようになっています):
```mermaid
graph TD;
Login["ログイン"] --"/"--> Top["トップ"];
Top --"/info"--> A["商品情報"];
Top --"/download"--> B["ダウンロード"];
Top --"/about"--> C["○○について"];
Top --"/login"--> Login;
```
最後にトップページからログインページに遷移するためのパス /login を定義する行を加えました。これで全てのノード(ページ)の URL パスが定義されたことになります。もし実際のアプリケーションではトップページからログインページへのリンクが不要であれば、生成されたトップページからログインページへのリンクボタンを手動で削除してください(具体的には以下で説明します)。
なお最初の状態のマーメイドサンプルファイル(mermaid_sample.md)の内容は以下のようになっています:
# mermaid ```mermaid graph TD; Login["ログイン"] --"/"--> Top["トップ"]; Top --"/items"--> Items["アイテム一覧"]; Items --"/item/:id"--> Item["アイテム詳細"]; Top --"/users"--> Users["ユーザー一覧"]; Users --"/user/:id"--> User["ユーザー詳細"]; Top --"/about"--> About["サイト解説"]; Top --"/login"--> Login; ```
「アイテム一覧(/items)」と「アイテム詳細(/item/:id)」、「ユーザー一覧(/users)」と「ユーザー詳細(/user/:id)」という組み合わせが定義されていることを覚えておいてください。

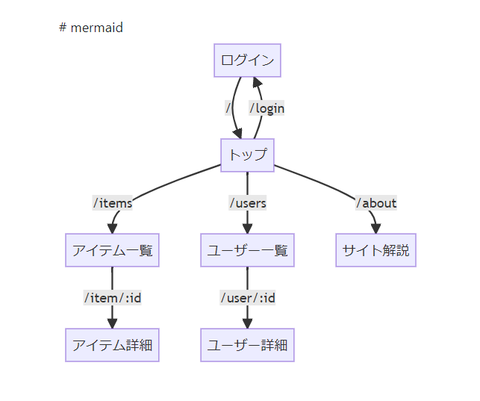

また、このフローをマーメイド対応のビューワで表示すると、このようになります:

マーメイドファイルが用意できたら実際に動かしてみましょう。まず(1)のワイヤーフレームの全画面を表示できるようなウェブアプリを作ってみます。この場合はソースコード内の web.js を使って、以下のように実行します:
$ MERMAID=mermaid_sample.md node web
実行時に MERMAID という環境変数を指定しています。この環境変数にマーメイドファイル名を指定します(上の例では mermaid_sample.md ファイルを指定しています)。
マーメイドファイルに問題もなく、正しく実行された場合は一瞬で実行が完了し、web/ というフォルダに実行結果が生成されています。実際に生成された結果を確認するには web/ フォルダで "npm start" を実行します:
$ cd web $ npm install $ npm start

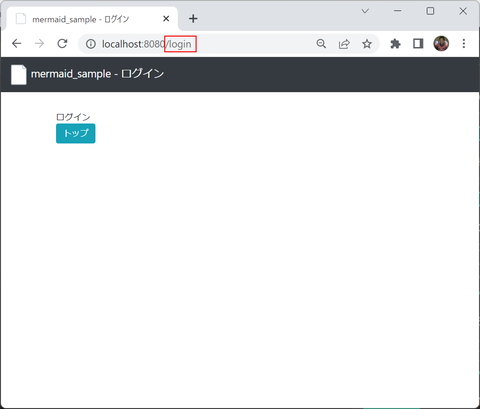

成功すると 8080 番ポートでウェブアプリケーションが待ち受けているので実際にアクセスして動作を確認してみましょう。まずログインページにアクセスするには(マーメイドファイル内で)/login へアクセスすることでログインページが表示されるよう定義していたので、ウェブブラウザを起動して "http://localhost:8080/login" にアクセスしてみます:

本来であれば「ログイン」ページには ID とパスワードを入力するフィールドがあって、、というものだと思いますが、残念ながらそこまでは再現できていません。ただこのページには「トップ」と書かれたボタンがあり、このボタンをクリックすることで(マーメイドファイルの中で定義されていたように)トップページへ遷移するようにできています:

トップページは↑のようになります。マーメイドファイルではトップページから「アイテム一覧(/items)」、「ユーザー一覧(/users)」、「サイト解説(/about)」、「ログイン(/login)」という4つのページへのリンクが定義されていたので、それらがそのまま4つのボタンになっています。正しく再現できています。

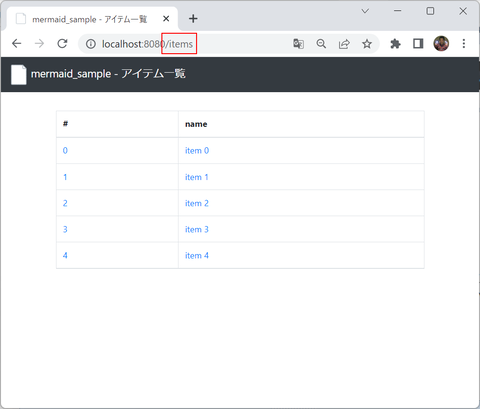

試しに「アイテム一覧」ボタンをクリックすると以下のようになります:

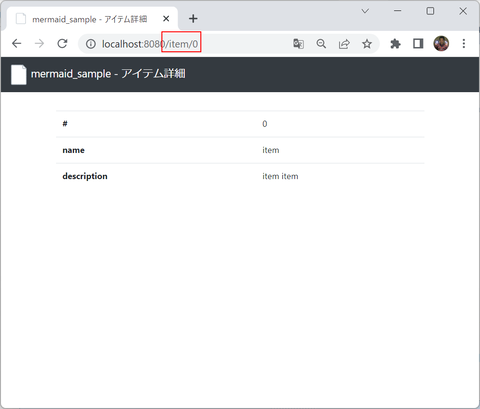

先ほどまでのページとは少し違う画面になりました。これはアイテム一覧のページ(/items) がアイテム詳細(/item/:id) のページと繋がっていて、これらの URL パスのルール性から「個別のページ」ではなく「item の一覧」のページであると判定された結果です。その結果、表形式で item の一覧(id と名前だけですけど)が表示されています。そしてこれらのいずれかをクリックすると(例えば id = 0 の一番上のデータをクリックすると)/item/0 へ遷移し、詳細画面が表示されます(トップ画面からユーザー一覧ボタンをクリックした場合も同様の画面遷移となります):

※(注意)
この「一覧」と「詳細」の両ページの存在を確認するには、マーメイドファイル内の URL パスで
- /(複数形)
- /(単数形)/:id
という2つの URL パスが定義されていることが条件なのですが、この「複数形」の表現には注意が必要です。
"user" の複数形は "users" で、"item" の複数形は "items" で何も問題はないのですが、例えば "category" の複数形は注意が必要です。英単語として正しくは "categories" となりますが、本ツールでは単に "s" を付けるだけの "categorys" と定義する必要があります。"information" も(正しくは複数形が存在しない英単語ですが、もし information の一覧ページを作りたいのであれば)"/informations" という URL パスで一覧ページを定義する必要がある、という点に注意してください。
※(注意ここまで)

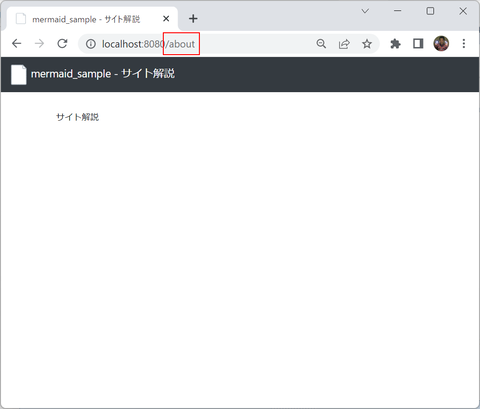

一方、トップ画面から「サイト解説」や「ログイン」ボタンをクリックした場合は、遷移先が一般的なページ画面であると認識され、表形式ではなく(リンクがある場合は)ボタンが表示される画面となります(下図は「サイト解説」ボタンを押した場合):

・・・と、このように web.js はマーメイドファイルを指定するだけで、その内容からここまでのページ遷移を実現するウェブアプリケーションが自動生成できました。実際に詳細なワイヤーフレーム画面を作りたい場合は生成されたフォルダの views サブフォルダや public サブフォルダに HTML テンプレートや CSS, JavaScript ができているので、これらをカスタマイズすることでデフォルトの生成画面を(HTML や CSS の知識だけで)カスタマイズできる、というものです。
次に同じマーメイドファイルから(2)の API を作ってみます。(1)でも紹介しましたが、今回使用するマーメイドファイルには「ユーザー(user)」と「アイテム(item)」という2つのデータを対象に一覧表示したり、詳細表示するページが含まれていました。ということは user と item の2つはデータベースに格納して読み書き更新削除する可能性があるデータ、という推測ができることになります。
この推測通りに動くかどうかを実際に使って確認してみます。元の web-template フォルダで今度は api.js を以下のように実行します:
$ MERMAID=mermaid_sample.md node api
この実行結果は api/ フォルダに出力されます。今度も(1)と同様に api/ フォルダに生成されたコードを実行してみます:
$ cd api $ npm install $ npm start

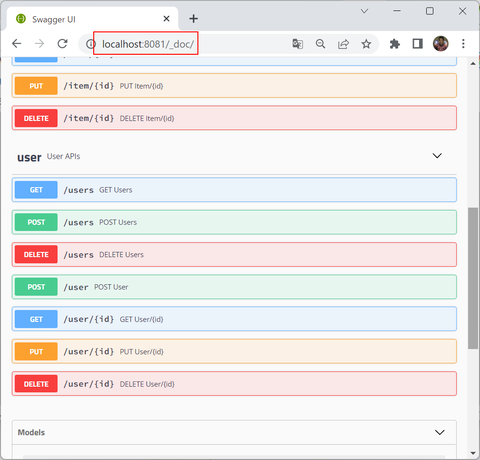

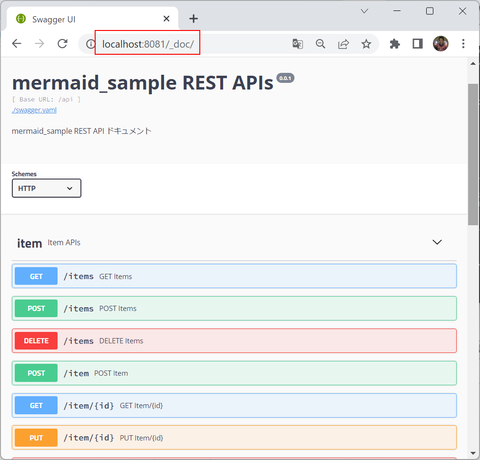

成功すると 8081 番ポートで API アプリケーションが待ち受けており、また /_doc/ という URL パスで Swagger ドキュメントが稼働しています。実際に Swagger にアクセスして動作を確認してみましょう。"http://localhost:8081/_doc" にアクセスしてみます:


↑のように、item および user の情報を CRUD できる API と、その Swagger ドキュメントが用意されました。データはメモリに格納するので再起動するまでの間であれば実際にデータを保存したり、変更したり、削除したり、読み出したりすることができます。マーメイドファイルからデータ操作が必要な要素を見つけ出して API 化する(ためのソースコードを出力する)、という機能が実現できていることがわかります。 プロトタイピング目的であればこれだけでもかなり使えるところまで設計を可視化することができると思っていますが、(1)で紹介した web.js でマーメイドファイルからページ遷移機能と、(2)で紹介した api.js で API サーバーを両方作った上で、一覧ページと詳細ページの部分だけ API 連携するようカスタマイズすれば、細かな見た目以外のかなりの部分を実現できるプロトタイピングがほぼノーコード/ローコードで実現できると感じています。
最後におまけの(3)について紹介します。(3)はカスタマイズしたマーメイドファイルが、想定していた通りの正しいフローになっているかどうかを確認するためのマーメイド・プレビューワーとしてのアプリケーションです。(1)・(2)同様に環境変数 MERMAID にマーメイドファイルを指定して、以下のように実行します:
$ MERMAID=mermaid_sample.md node preview

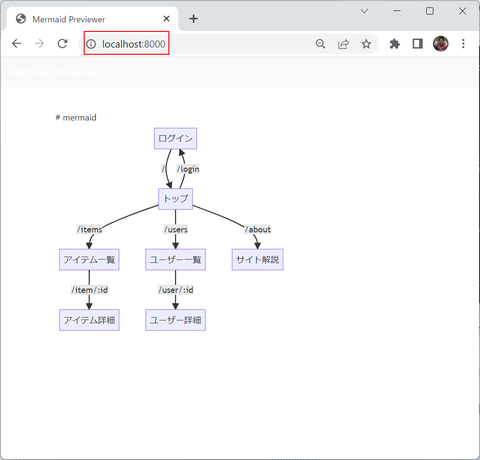

成功すると 8000 番ポートでプレビューワーのアプリケーションが待ち受けています。実際にアクセスして動作を確認してみましょう。"http://localhost:8000" にアクセスしてみます:

マーメイドファイルのプレビューができました。これで正しい(自分の想定通りの)ワイヤーフレームがマーメイドファイルとして実現できているかどうかを(GitHub などにコミットしなくても)事前に確認することができます。おまけツールではありますが、(1)や(2)を実行する前に何度か使うことになる利用頻度の高いツールであるとも思っています。
【まとめ】
もともとはウェブアプリのデザインとワイヤーフレームを効率よく作るためのプロトタイピングツールを作ろうとしていたのですが、マーメイドファイルとの相性がよく、データ API まで作れるようになったことで、ノーコード/ローコードツールともいえるかな、という形になりました。実際にはここで紹介していないパラメータを使うことで CRUD API を本物のデータベースと接続して作ったり、UI 部分も(デフォルトでは Bootstrap ベースで作るのですが)Carbon や Material デザインにしたり、ということもできるようには作っています。 興味あるかたは公開されているソースコードや README を見て試してみてください。
