(追記 2019/02/27 現在このいらすとや検索サービスは停止しています)

IBM Watson Summit 2017 開催記念作品!


自分だけではないと思いますが、可愛らしいフリー素材を数多く公開していただいている「いらすとや」http://www.irasutoya.com/)さんには、大変お世話になっております。



僕の場合はプレゼンテーション内のイラストに多く使わせていただいています。中にはいらすとやさんの素材だけでサイトや資料を作ってしまう職人さんもいらっしゃるようです。

ある程度「いらすとや」を使っていて感じたことは「目的の素材をうまく見つけるのが難しい」ということです。「昔こんな感じのイラストを見た記憶があるんだけど、どのカテゴリーだったっけな?」とか、「この人が使ってるこのイラストと同じものを使いたい」とか、自分の記憶が曖昧だったり、これというキーワードが思いつかない時に目的のイラストをうまく検索できないことがたまにあるのでした。


で、その解決策になるかどうかわかりませんが、興味半分でこんなサイトを作ってみました:
「いらすとや検索」



↑見た通りのサイトです。「なんとなく」覚えているイラストをなんとなく描いて、search して、そのイラストに似た「いらすとや」画像を探す、というものです。PCであればマウスで、スマホの場合はタップで描きます。検索結果は最大100件表示され、その中に含まれていれば目的のページに(クリックで)移動できる、というものです:
2017042501

    ↓

2017042502

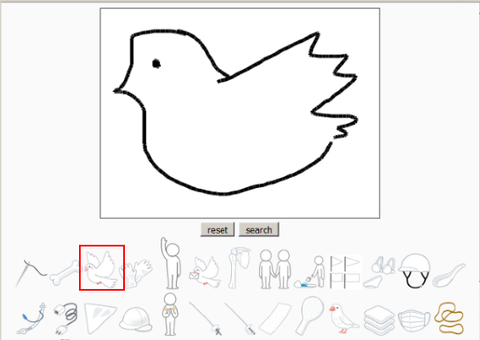

例えばこの↑例、「鳩」で検索すればすぐに見つかりますが、「鳥」で検索するとなかなか候補が出てきません。「鳩のイラスト」とまで認識できていればテキスト検索でも探せるのですが、そこまでハッキリを覚えていないようなケースでも「たしかこんな感じの・・・」というイラストが描ければ検索できるようになっています(たぶんw)。

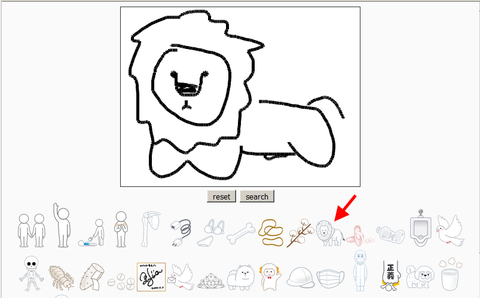

今のところ描くイラストは黒線一本のみで描く必要があります。描き直しに消しゴムなどはなく、reset する必要があります。編集機能にはまだ制約が多いですが、シンプルさを重要視しました(ということにします)!
2017042503



なお、このサイトはコグニティブエンジンである IBM WatsonVisual Recognition(画像認識) API を使って、あらかじめ学習させたイラストからの類似画像を人工知能のテクノロジーを使って検索する、という仕組みで実装しています。いらすとや内の全ページをクロールする方法が分からなかったので、現在は「リクエスト」ラベルから辿れる画像を対象にしています。仕組みはシンプルですが、実はそこそこなテクノロジーが裏に潜んでいたりします。


・・・まあ、ネタにどうぞ(笑)。


また、このアプリを作る上で、以下の2つの情報を参考にしました。HTML5 の Canvas にマウス移動(とスマホのタッチ)で線を描画するワザと、特にスマホのタッチで描画をする際に画面のスクロールを強制的に止めるワザです:

JavaScript でマウス座標を取得し、Canvas上に線を描画


IBM SecureGateway は、プライベート環境内のデータをクラウド環境から利用する際のトンネリングを行う上で簡単かつセキュアに環境を用意することができて、ハイブリッドクラウドを実現する上で非常に便利なサービスです(詳しくはこちらも参照ください):
2017041804


このトンネリング環境を作る方法として3つのクライアント環境が用意されています。この3つの環境を比較してみました:
2017041900


まず1つ目は「IBM インストーラー」と名付けられている、専用ソフトウェアです。ハイブリッド化の対象となるプライベートネットワークに接続された Windows/Mac/RHEL/Ubuntu(z, PPC, x86_64) に、各システム向けにビルドされた軽量な専用モジュールからインストールして利用します:
2017041801


2つ目は「Docker」です。ハイブリッド化の対象となるプライベートネットワーク内に Docker 環境があれば(または用意して)、専用の Docker イメージをダウンロードしてコンテナ上で稼働させます:
2017041802


そして3つ目が「IBM DataPower」と呼ばれる専用アプライアンスサーバーです。ハイブリッド化の対象となるプライベートネットワークに直接接続して電源を入れると稼働する、専用サーバーおよびハードウェアです:
2017041803


ちなみに DataPower サーバーの実体の外見はこんな感じです。「ザ・サーバー」って感じ:
ibm datapowers



Secure Gateway のクライアントとして利用する場合、いずれも機能そのものとしての違いはないのですが、選択する上で考慮する要素はいくつかあるので考えてみました。

まずは配布形態と、その形態による依存条件です。IBM インストーラーの場合はソフトウェアとしての配布なので、(仮想)マシンと OS があれば導入できます。Docker の場合は Docker 環境が必要です。プライベートネットワーク内に Docker 環境が用意されていればいいのですが、新たに構築可能かどうか、という点は問題になるかもしれません。そして DataPower は専用サーバーハードウェアなので、このハードウェア資産の購入とネットワークに新たに1サーバーを接続するという必要があります。

次に操作画面の違いです。IBM インストーラーと DataPower の場合はサービスとしてクライアントが実行され、その設定や操作は専用のウェブアプリケーションにアクセスして行うことになります。良く言えば詳しくなくてもウィザート通りにすすめていけるので便利、悪くいうとブラウザ環境必須(コマンドラインからは操作できないのでターミナルでリモートログインして・・というわけにはいかない)のです。Mac や Windows などの GUI 環境が用意されているマシンをネットワーク内で使える場合はいいですが、(現実的な)Linux でやろうとすると X Window まで用意された環境が必要になります:
2017041901


一方 Docker の場合は専用イメージを起動すると操作専用のコマンドラインが起動します。このコマンドラインから目的の操作を直接入力できるので、ターミナルを用いたリモート操作も可能です。Linux 環境前提で、ある程度コマンドライン操作に慣れた人が使うのであれば、こちらの方が便利かもしれません:
2017041902


まとめるとこんな感じですかね。トンネリング部分として同じ機能を提供するものなので、後は前提ネットワーク環境内のルールや操作する人のスキルを元にどれを選ぶかを判断することになると思います:
 IBM インストーラーDockerIBM DataPower
配布形態ソフトウェアDocker イメージアプライアンスサーバー
プライベート環境側に必要な事前準備このソフトウェアをインストール可能な Windows/Mac/RHEL/Ubuntu システムが同一ネットワーク内に存在している(或いは接続できる)こと同一ネットワーク内で Docker 環境が構築されていること特になし
クライアント起動形態サービスDocker コンテナ内で常に実行中サービス
クライアント操作画面GUI(ウェブブラウザ)専用のコマンドラインGUI(ウェブブラウザ)
メリットウィザード形式に沿って設定可能
既存環境の活用
コマンドラインから目的のコマンドを直接実行可能
新たにリソースを調達する場合のコスト
ウィザード形式に沿って設定可能
別途システムやハードウェア、ソフトウェアの準備準備不要
デメリット慣れてくると GUI が面倒
別途 OS が必要
Docker 環境必須
全てコマンドライン操作
(仮想環境なので)パフォーマンスの担保が難しい
専用アプライアンスサーバーの購入が必要


個人的な感想ですが、DataPower は「専用機を買う」という選択肢なので対象外。Docker 環境を用意できるなら Docker が一番楽で、用意できない場合は仮想サーバーの Linux に X Window と専用ソフトウェアをインストール、かな。


久しぶりに IBM BluemixNode-RED を使ったら、ちょっと挙動というか、使い始めるまでのステップが変わっていたことに気付きました。クラウド環境なので今後も UI 含め色々な変更があるかもしれませんが、このブログエントリを書いている2017年4月18日時点での「Bluemix 環境下での Node-RED の使い方」をまとめてみることにしました。

既に Bluemix や Node-RED を使っている方にとっては復習の部分も多く含まれていると思いますが、ユーザー名やパスワードの設定など比較的最近になって変わった部分もあるので参考にしてください。


まず PC のウェブブラウザ(FireFox, Chrome 推奨)で Bluemix 環境にログインします。アカウントをお持ちでない方は無料体験版のアカウントを申し込むなどしてアカウントをご用意の上でログインしてください。


では早速 Node-RED 環境を用意します。ログイン後のダッシュボード画面で「アプリの作成」をクリックします:
2017041801


Bluemix の Node-RED は「ボイラープレート」の「Node-RED Starter」として簡単に環境が用意できるテンプレートが用意されています。こちらを選択します:
2017041802


これから作成する Node-RED 環境の名称(URL の一部)を入力します。例えばここで test という名称を付けると、デフォルト状態では(カスタムドメインを使わなければ)Node-RED 環境のホスト名は test.mybluemix.net となります。URL の一部になる名称のため、簡単すぎる名前だと既に使われている可能性があり、その場合は利用できません(先に進めません)。例えば (自分の名前)-(日付) など、他と被らないような名称を指定してください(以下の例では dotnsf-nodered-20170418 という名称を指定しています。この場合のホスト名は dotnsf-nodered-20170418.mybluemix.net となります)。指定し終わったら最後に「作成」ボタンをクリックしてこの環境を作成します:
2017041803


(おまけ)
なお、上記画面をよく見ると分かるのですが、この Node-RED Starter ボイラープレートを使って Node-RED 環境を構築すると、Node.js ランタイム(アプリケーションサーバー)と Cloudant NoSQL データベースが1インスタンスずつ作成されます:
2017041804


Node.js ランタイムは Node-RED の実行前提環境として必要なサーバーなのですが、Cloudant の使いみちについて補足しておきます。通常の(Bluemix 環境ではない、オープンソース版の)Node-RED も Node.js サーバー上で動くウェブアプリケーションですが、そのままでは1つのサーバーインスタンス上で稼働する前提の挙動がいくつかあります。具体的にはフロー図の情報などはファイルシステムとして保存しています:
2017041801


そのため、例えばクラウド環境で使う場合のインスタンス数を2つや3つなどに増やした場合、最新の保存情報は複数あるインスタンスのどれかのファイルシステムに保存されている、ということが発生してしまい、インスタンスによって定義されているフローが異なる、という事態が発生してしまいます。そのため負荷が高くなったからといって単純にスケールアウトさせるわけにはいかなくなります:
2017041802



一方、Bluemix 環境ではこの辺りが拡張されており、フロー情報などは全て Cloudant のデータベース内に格納されます(これらのファイルを書き換えるイベントをフックして、ファイルではなくDBを書き換えるような拡張が加えられています)。全てのインスタンスは同データベースにバインドされており、インスタンスの増減があっても常に(論理的に)1つのデータベースに対してこれらの情報を読み書きするため、スケールメリットの大きなクラウド環境においても Node-RED が安心して利用できる環境となっています。ここも Bluemix で Node-RED を利用する上でのメリットだと思っています:
2017041803


(おまけおわり)


話を戻します。Node-RED ボイラープレートから「作成」ボタンを押すと一瞬画面が暗転して・・・
2017041804


しばらくするとこの環境(Node.js + Cloudant NoSQL の2つのサーバー)を作成中のステータスに変わります。しばらくお待ち下さい:
2017041805


しばらくするとステータスが「実行中」に変わります。この段階では Node-RED が利用できるようになっているので、横のホスト名部分をクリックして、Node-RED にアクセスします(ここまでは今までの Node-RED と同じです):
2017041806


最新の Bluemix の Node-RED はここからが少し変わりました。以前はここから早速フローエディタが使えるようになっていましたが、現在はもう1段階の簡易設定を行う画面に移行します。まずは Next をクリック:
2017041807


Node-RED のフローエディタにアクセスできる人を制限する設定画面が表示されます。上の "Secure your editor as only authenticated users can access it" にチェックを入れると、その下に指定するユーザー名/パスワードを入力できた人だけが編集できるようになります。なお、更にその下の "Allow anyone to view the editor, but not make any changes" にチェックすると、「誰でもフローエディタを見ることはできるが、変更はできない」というモードになります(下図ではチェックしていません):
20170418075


一方、下のように "Not recommended: Allow anyone to access the editor and make changes" にチェックを入れると(これまで同様に)URL を知っている誰もがフローエディタにアクセスし、変更できるようになります。このいずれかをチェックした上で "Next" をクリックします:
2017041808


後で詳しく説明しますが、標準の Node-RED には含まれていない拡張機能を後から追加することもできるようになっています。そのような拡張機能の代表的なものが紹介されています:
2017041809


例えば node-red-dashboard という箇所をクリックすると、ダッシュボード機能を追加する拡張モジュールの説明が表示され、内容を確認できます。このモジュールの追加方法については後述します:
20170418095


最後に設定内容の確認を行います。なお、ここで行った設定については実行環境の環境変数でも挙動を指定/変更することが可能です。最後に "Finish" をクリックします:
2017041810


すると一瞬このような画面になってから・・・
2017041811


改めて Bluemix 環境での Node-RED のスタート画面が表示されます。ここでは "Go to your Node-RED flow editor" ボタンをクリックしてフローエディタ画面に移動します:
2017041812


先程の画面でパスワードによる認証が設定されていると、ここでユーザー名とパスワードを入力する画面になります:
2017041813


設定時に自分で指定したユーザー名/パスワードを入力して「ログイン」します:
2017041814


正しい情報が入力されていると、Node-RED フローエディタ画面に移動します。これで Bluemix 環境下の Node-RED が利用できるようになりました:
2017041815



さて、比較的最近のアップデートで Node-RED 環境に GUI 操作でカスタムノードモジュールを追加できるようになりました(今まではソースコードの package.json を編集する必要があったので、それを意識せずに環境を構築できる Bluemix ではこの作業のためにソースコードを用意する必要があったりして不便に感じていました)。最後にその方法を紹介しながら、先程参照したダッシュボード機能のモジュールを追加してみます。Node-RED 画面右上のハンバーガーメニューから「処理ノードの追加削除」を選択します:
2017041801


すると画面左に「処理ノードの追加削除」というペインが現れ、ここで現在利用中のノードモジュールの一覧を参照したり、追加/削除といったカスタマイズが可能になります:
2017041802


ここで「処理ノードを追加」タブを選び、検索フィールドに dashboard と入力すると、検索結果一覧の中に "node-red-dashboard" が出て来るはずです(似た名前もあるので注意)。これを選んで「処理ノードを追加」ボタンをクリックします:
2017041807


ノードを追加インストールする確認メッセージが表示されます。ここでは "Install" を選択:
2017041803


しばらくするとノードが追加され、成功を示すメッセージが(一瞬)表示されます:
2017041804


この状態でノード一覧を下の方にスクロールすると、"dashboard" カテゴリの中にいくつもの node-red-dashboard ノードが追加されたことが確認できるはずです。またこの dashboard ノードが利用するための "dashboard" タブが右ペインにも追加されているはずです:
2017041806


動的なノード追加も簡単にできるようになっていることが確認できました!










Node.js + Express の環境で SSL を使う(https でアクセスできるようにする)方法を調べたのでまとめました。


まず SSL を使うための鍵ファイルと証明書ファイルを用意します。公式なドメインを所有していて、本物の鍵/証明書ファイルを持っているのであればそれを使っても構いません。試験的に試すのであれば、いわゆる「オレオレ証明書」を作成します。Linux 環境であれば openssl コマンドを使って、以下のように入力します:
$ openssl genrsa -out server_key.pem 2048
Generating RSA private key, 2048 bit long modulus
...............+++
..........................+++
e is 65537 (0x10001)

$ openssl req -batch -new -key server_key.pem -out server_csr.pem -subj "/C=JP/ST=Chiba/L=Funabashi/O=Jugeme/OU=Dev/CN=juge.me"

$ openssl x509 -in server_csr.pem -out server_crt.pem -req -signkey server_key.pem -days 73000 -sha256
Signature ok
subject=/C=JP/ST=Chiba/L=Funabashi/O=Jugeme/OU=Dev/CN=juge.me
Getting Private key

$

↑この例では juge.me というホスト名で運用する前提での、サーバーの鍵ファイル(server_key.pem)と証明書ファイル(server_crt.pem)を作成しています。

この2つのファイルと同じディレクトリに app.js というファイル名で、Node.js のソースコードを以下の内容で作成しました。アプリケーションそのものはドキュメントルート(/)にアクセスがあった場合に「ハローワールド」と表示するだけの単純なものです:
//. app.js

var express = require( 'express' ),
    http = require( 'http' ),
    https = require( 'https' ),
    cfenv = require( 'cfenv' ),
    fs = require( 'fs' ),
    app = express();
var appEnv = cfenv.getAppEnv();

//. 鍵ファイルと証明書ファイル var options = { key: fs.readFileSync( './server_key.pem' ), cert: fs.readFileSync( './server_crt.pem' ) };
//. 鍵ファイルと証明書ファイルを指定して、https で待受け var server = https.createServer( options, app ).listen( appEnv.port, function(){ console.log( "server stating on " + appEnv.port + " ..." ); });
//. ドキュメントルートにリクエストがあった場合の処理 app.get( '/', function( req, res ){ res.write( 'ハローワールド' ); res.end(); });

このコードを実行すると待受ポート番号が動的に決定して表示されます(↓の例だと 6015 番ポートで https が待ち受けていることが分かります):
$ node app.js
server stating on 6015 ...

ではウェブブラウザで実際にアクセスしてみます。本当に使っている本物のドメイン/ホスト名であればそのままアクセスできると思いますが、試験的に実行している場合はこのホストに "juge.me" という名前でアクセスできる必要があります。必要に応じて hosts ファイルを編集するなどして、目的のホスト(node app.js を実行したホスト)に "juge.me" というホスト名でアクセスできるような準備をしておいてください。

そしてウェブブラウザで "https://juge.me:(ポート番号)" にアクセスします:
2017041301


オレオレ証明書名物「安全な接続ではない」という警告画面になると思います。ここからの手順はウェブブラウザの種類にもよりますが、FireFox の場合であれば「エラー内容」ボタンをクリックしてから「例外を追加」をクリックして、このサイトの警告を無視するための設定を行います。

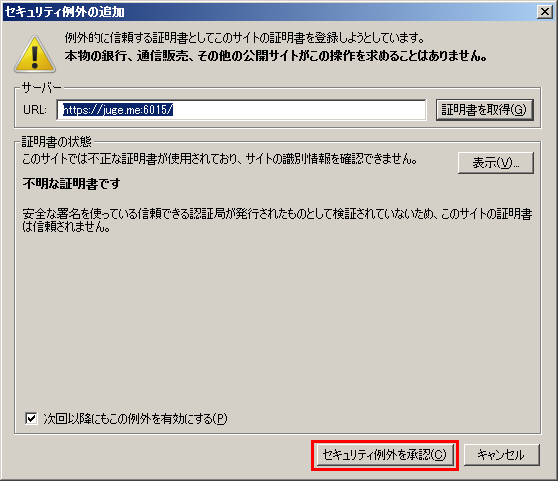

そして「セキュリティ例外の追加」ダイアログにて、この URL の「セキュリティ例外を承認」します:
2017041302

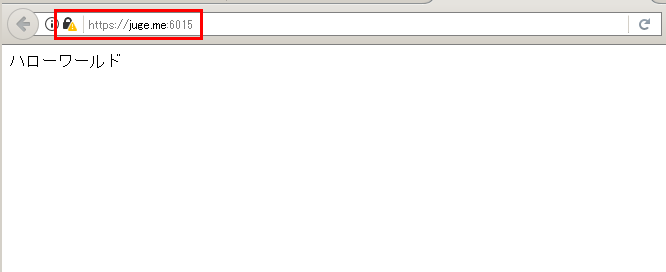

すると警告が消えて、プログラムで用意したコードが実行され、「ハローワールド」というメッセージが表示されることが確認できます:
2017041303


IBM Bluemix のような PaaS 環境だと、このあたりも含めてアプリケーションサーバー環境が用意されるので楽ですが、素で Node.js 環境を構築する場合はアプリケーション側でも https 対応を実装する必要があり、意外と面倒ね。

超有名なコンテンツ管理システムであるワードプレスは数多くのプラグインも提供されており、プラグインを組み合わせるだけで色々な目的のサイトが構築できてしまいます。

ふとした事情でクラウドファンディング的なサイトを試験的に用意する必要が生じたのですが、「ワードプレスだけでサクッとクラウドファンディングサイトが作れたりしないだろうか?」と思い立って調べてみました。結論としては「色々あるけど、とりあえずクラウドファンディングが作れるプラグインは見つけた」ので、調べて構築した内容を以下に紹介します。


まず、クラウドファンディング用のワードプレスプラグインは有料/無料あわせて数多く存在しています。その中で以下に紹介するのは IgnitionDeck という団体(?)から提供されている IDCF(IgnitionDeck CrowdFunding) (及び IDCF 対応のテーマ)です:
2017040812

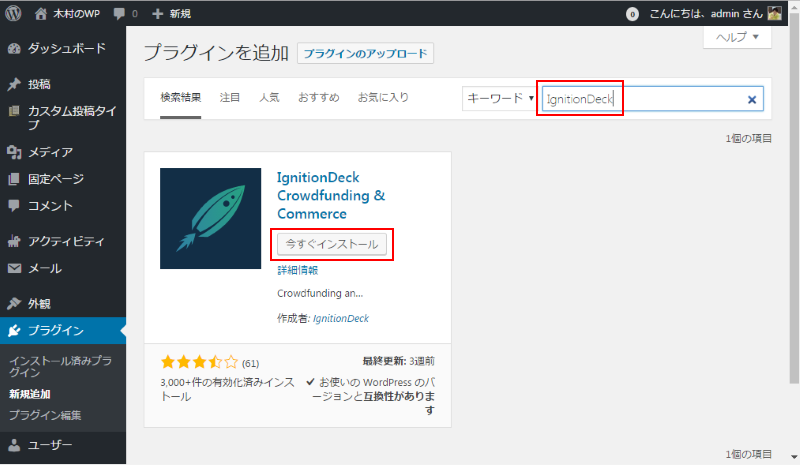

IDCF をワードプレスに導入するにはワードプレス管理画面のプラグイン導入から "IgnitionDeck" を検索し、"IgnitionDeck Crowdfunding & Commerce" を見つけて「今すぐインストール」します:
2017040801


他のプラグイン同様に、インストール後「有効化」をクリックすると、このプラグインが有効になります:
2017040802

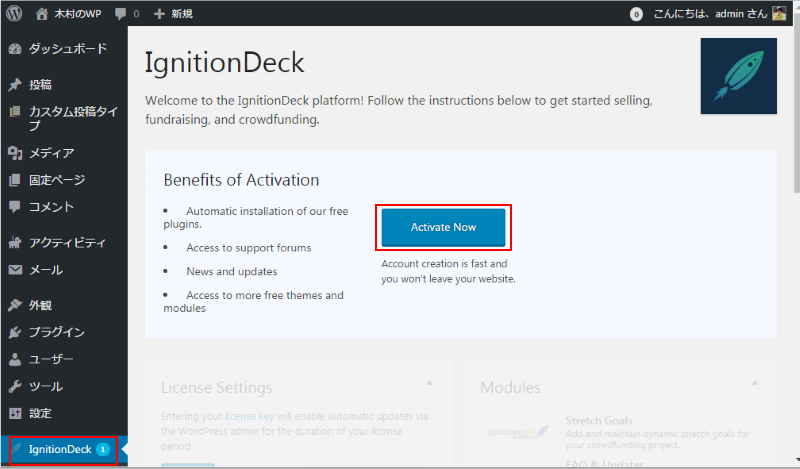

IDCF プラグインを有効にしても、この段階では IgnitionDeck 未登録のためまだ使えません。管理画面に "IgnitionDeck" というメニューが追加されているので、メニューから IDCF を選び、 "Activate Now" ボタンをクリックして登録画面に遷移します:
2017040803

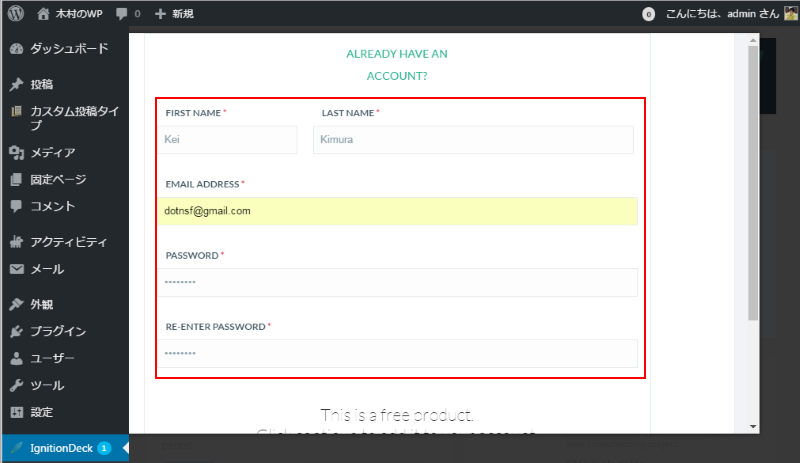

登録といっても名前、メールアドレス、そしてパスワードを入力するだけです。簡単:
2017040804

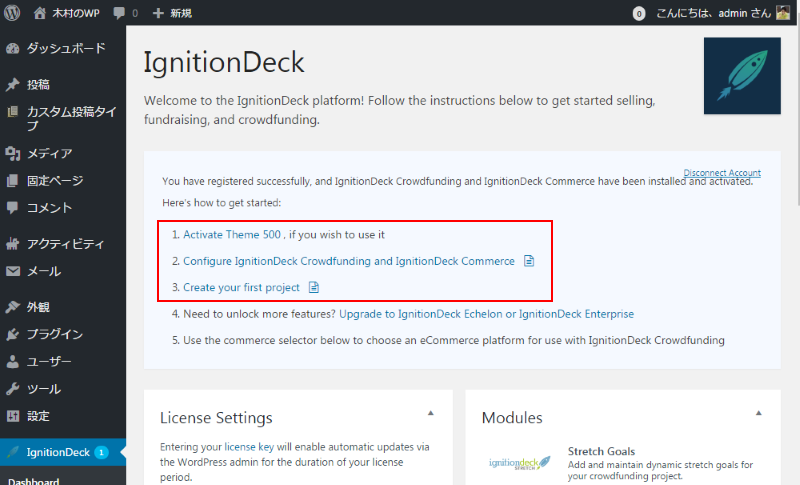

登録が完了すると次に行うべき手順が紹介された画面が表示されます。↓下図の3ステップです:
2017040805

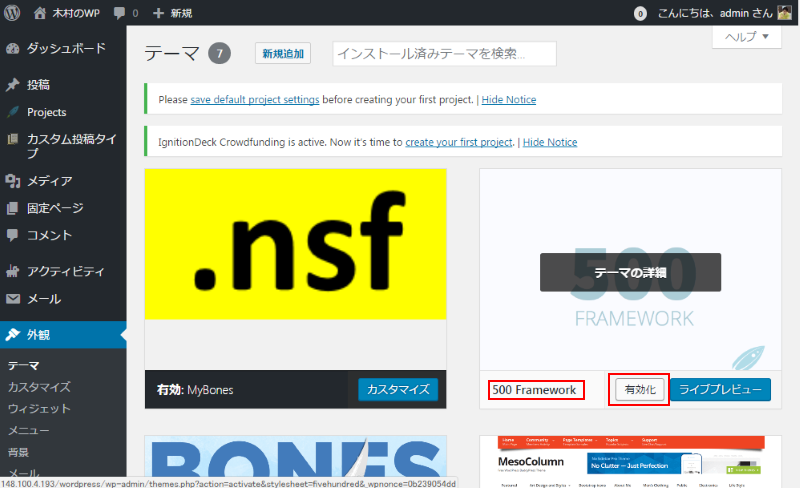

1ステップ目、(ここまでの作業でいつの間にか導入されていた)"500 Framework" テーマを有効にします:
2017040806

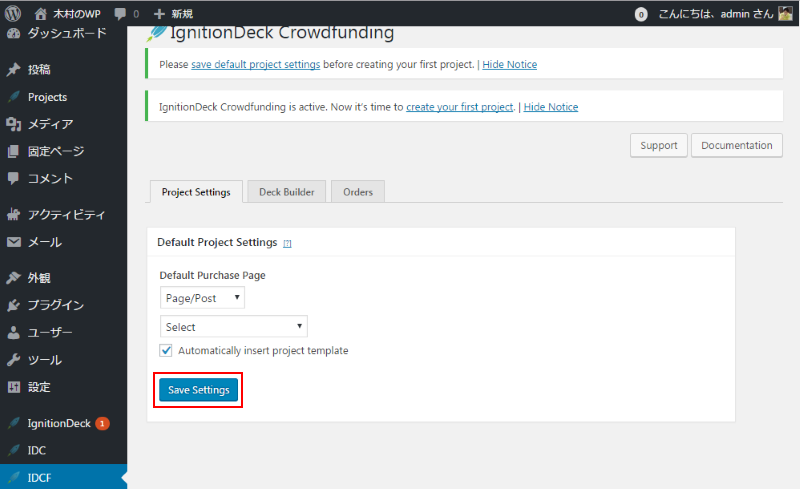

2ステップ目、IDCF の設定を行います(そのまま Save でも可):
2017040807

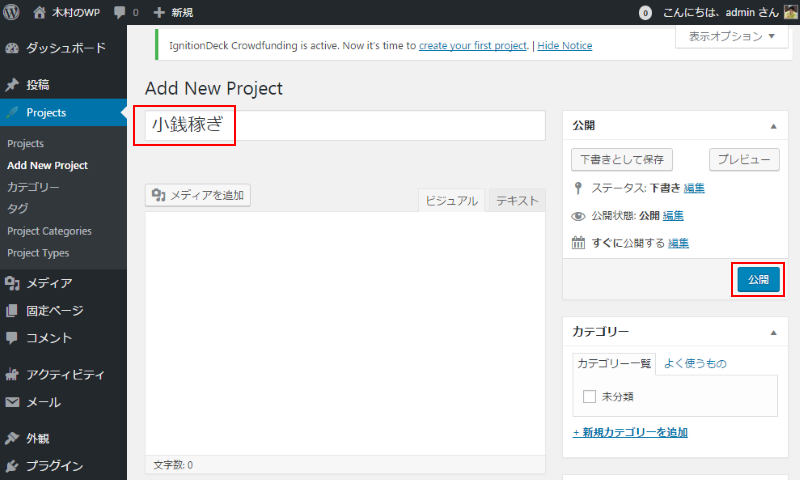

そして3ステップ目、というかクラウドファンディングサイトとしてのスタート地点です。クラウドファンディングのプロジェクトが開始できるようになったので、何か1つ追加してみます:
2017040808


プロジェクトを保存すると、ワードプレスのトップ画面のプロジェクト一覧から確認できるようになります:
2017040802

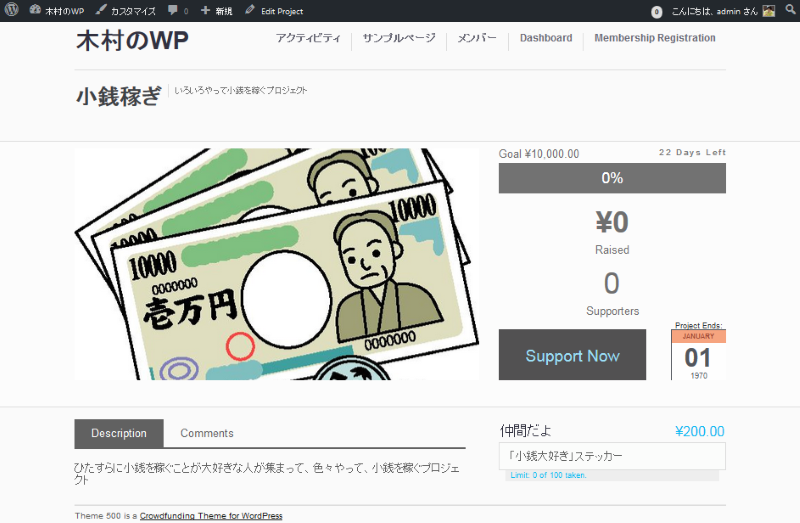

プロジェクトを選択して開くと、クラウドファンディングの説明や目標額が確認でき、支援表明もできるようになっていることが確認できます:
2017040803


IDCF には有料のオプションもあり、サポートや追加で使えるツールキットが用意されているようです。が、まだあまり調べていません。こちらは気が向いたらということで。。

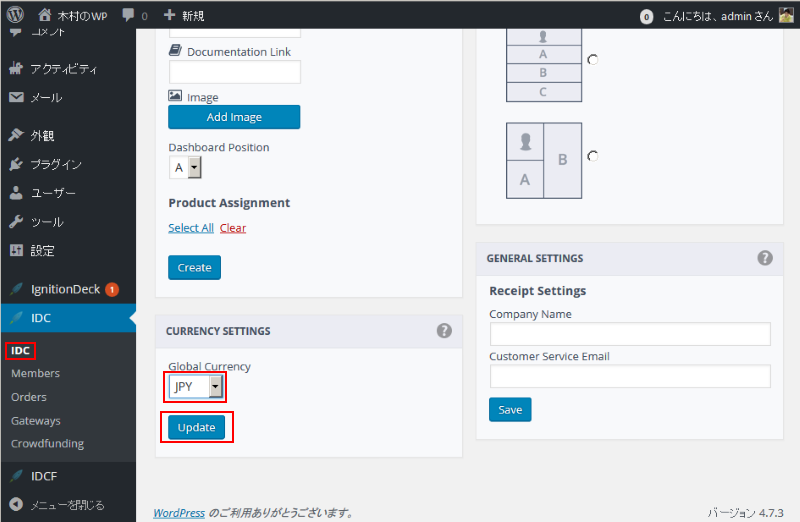

軽く使ってみた限りでの感想ですが、管理画面が英語なのはともかくとして、目標額などを入力すると自動的に米ドル扱いになってしまうことに気付きました(要は金額のデータとして "100" と入力すると、自動的に「100 米ドル」扱いになってしまう)。これをカスタマイズするには IDC メニューの CURRENCY SETTINGS から "JPY" を選択して更新しておくことで変更できました:
2017040801


もう一点、ファンディングの支援レベル(例えばレベル1はステッカーのみ、レベル2は商品そのもの1つ、レベル3は商品を10個まとめて、・・・みたいなもの)を複数追加しようとしたのですが、うまくできませんでした。ググってみると、同じ現象で悩んでるっぽい人向けの FAQ っぽいページを見つけたのですが「会員専用ページです」みたいなメッセージから先に進めず、未だに原因やワークアラウンドが分かっていません。会員としてログインしてるはずなんだけどな・・・ もしかすると、ここが無料版の制限なのかもしれません:
2017040801


もう一点。実際にユーザーがこのプロジェクトを支援しようと "Support Now" して、"Next Step" に進もうとすると、、:
2017040901

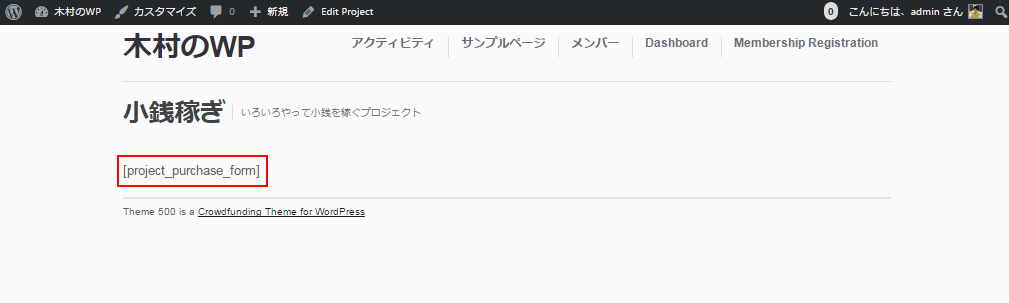

こんな画面に推移します:
2017040902


ここで何らかの入力フォーム(project_purchase_form ?)が出て来る想定なんだろうけど、ここをどうすると表示できるようになるのか? カスタマイズするにはどうするのか? といった情報を探していたのですが、どうやらここから先は無料版では提供されていない機能のようでした:
Ignitiondeck does not redirect me to Purchase Page


というわけで、まだ IDCF のフル機能を試せたわけではないのですが、ここまでは超簡単に作れてしまったことも事実。便利なプラグインをまた1つ発見してしまった。。
