ラズパイと PC とをシリアル接続する

コメント数:
0 コメント
by dotnsf

ラズベリーパイを個人で２台持ってます。　うち一台（Raspberry Pi 2）は常用、というか常に自宅のネットワークに繋げて電源も入っています。SSH や VNC で常にアクセスできる環境が整っています。そういう意味でも「常用」です。

もう一台（Raspberry Pi B+）は、元々はこっちを常用機として使っていましたが、２を買ったらさすがに常用機としてはスペックの高い方にしたくなったため交換しました。結果として、こいつは電源を入れればいつでも動く状態ではありつつも余っていました。　そういうこともあり、新しいことにチャレンジする際の実験機的な位置付けになりました。ぶっちゃけ「壊れてもいいや」的な。

今回挑戦したのは「シリアル接続」です。ラズベリーパイ（以下「ラズパイ」）はネットワークに繋がった状態で起動していて、かつその IP アドレスが分かっていれば SSH や VNC でログインして使うことができて非常に便利なコンパクト Linux 環境です。でもネットワークに繋がっていても DHCP 環境などで IP アドレスが分からない場合にどうやって調べるかというと、（PiFinder など外部から IP アドレスを調べる専用のツールもあったりしますが）USB キーボードと HDMI ディスプレイを繋いで、キーボードからログインして ifconfig コマンドなどで IP アドレスを調べて・・・という手順が必要になります。が、そもそもキーボードを用意するとか、HDMI ケーブルを用意するとか、そのケーブルが届く範囲に外部ディスプレイを用意するとか、準備のハードルがかなり上がってしまいます。また（ネットワークの設定前の段階や、普段と異なるネットワーク環境に持ちだした場合などで）そもそもネットワークが繋がっていない状態では PiFinder も使えないので、結局設定のための最初の１回のためだけにこれらのキーボードやディスプレイの準備も必要になってしまいます。

それをどうにかするための方法の１つが「シリアル接続」です。要するにラズパイと手元の PC をシリアルに直結した上で、シリアル接続をサポートするターミナルアプリからラズパイに接続してログインする、という方法です。特に目新しい方法ではなく、PC に TCP/IP 環境がなかった昔はむしろこっちの方法が主流でした。オッサンの出番です（笑）！

用意するのはラズパイに加えてこの３つです：
(1) ラズパイで使える USB シリアルケーブル
(2) (1) のデバイスドライバ
(3) シリアル接続をサポートするターミナルアプリ

自分のメイン PC は Windows7 ということもあって、(1) にはこの変換ケーブルを使うことにしました：
https://strawberry-linux.com/catalog/items?code=15076

ラズパイの GPIO を使ってシリアル接続し、かつ USB ポートに変換して PC とつなげる、というケーブルです。Windows8 以降だとデバイスドライバが正しく動作しない、と書かれてます。Windows8 以降や他の環境をお使いのみなさん、ごめんなさい。

(2) のデバイスドライバですが、上記ケーブルの場合であればリンク先ページの「Windowsドライバ」と書かれたリンク先からダウンロードできます。

また (3) のターミナルアプリですが、自分は TeraTerm を使いました：

では実際にシリアル接続するまでを紹介します。まずはデバイスドライバのインストールです。ラズパイの電源を切って、ケーブル接続も何もしない状態で、(2) のデバイスドライバをダウンロード＆展開し、実行ファイルをダブルクリックしてインストールします：

次に USB シリアルケーブルでラズパイと PC とを接続します。ラズパイ側の GPIO の 6(GND), 8(TXD), 10(RXD) 番のピンに、ケーブルの赤、緑、青のケーブルをそれぞれ差し込みます：

そしてケーブルのもう一方の端を PC の USB ポートに接続します（ラズパイにはまだ電源の USB ケーブルはつなぎません）。するとプラグアンドプレイでデバイスドライバが導入されます。この画面だと COM6 として認識されたことになっていますが、ここは環境によって異なります：
2015101604

この段階でデバイスマネージャーを起動して COM のポートを確認すると、上記で "USB-to-Serial" のデバイスが、COM6 として認識されていることが分かります。つまりシリアル接続では（この例では）COM6 ポートを指定して接続すればよい、ということになります：

では実際に接続してみます。シリアル接続をサポートするアプリ（この例では TeraTerm）を起動して、認識された COM ポートを指定してシリアル接続します：

接続後に COM 接続の設定を変更します。TeraTerm の場合、デフォルトではシリアルポートのボーレートが低いので上げておきます。メニューの　設定→シリアルポート　を選択します：

指定 COM ポートのボーレートを 9600 から 115200 に変更して OK をクリックします：
2015101608

で、この状態に戻ります。これでラズパイにシリアル接続して待ち受け状態になりました：

ここではじめてラズパイに電源ケーブルをつなぎます。するとブートプロセスの画面がシリアルターミナル画面に次々と表示され、ログインを待つ状態のプロンプトが表示されます：

※途中で "Welcome to rescue login" というメッセージが表示されて画面が止まりますが、そこでは何もせずにしばらく待つと通常のブートプロセスが開始され、ログインプロンプトが表示されます。

ログインすると普通に操作できます。ちなみに ifconfig でネットワーク接続がないことを確認してみました：

lo はループバックなので、本体から見た自分自身です。そして eth0 （有線LAN）と wlan0 （無線LAN）はハードウェアの認識こそされていますが、IP アドレスは割り振られていません（でも接続してこの画面が見れている、ということです）。

ネットワークがなくてもラズパイが使えることが確認できました！

タグ：: #raspberrypi; #com

2015/10/13

Kali Linux で VNC サーバーを有効にする

コメント数:
0 コメント
by dotnsf

ペネトレーションテスト向けにカスタマイズされた Linux ディストリビューションである『Kali Linux』に VNC サーバー機能を導入する手順を紹介します。

まず、インストールする VNC サーバーアプリケーションは vnc4server です。これを apt-get でインストールします：

# apt-get install vnc4server

vnc4server の起動は以下の vncserver コマンドで行います。起動後にパスワードを聞かれるので入力内容を覚えておきます。なお、VNC クライアントでアクセスする際には、この vnc4server を実行したユーザーのユーザー権限でログインするので、必要であれば su でユーザーを切り替えてから実行してください。また ":" の後の数字はポート番号を意味する数字（この数字 + 5900 番ポートで実行する）で、この例であれば　5901 番で実行されます：

# vncserver :1

You will require a password to access your desktops.

Password: （パスワードを入力）
Verify: （パスワードを再入力）
   :
   :

これで VNC サーバーが起動しますが、少しカスタマイズを加えます。そのために一旦起動した VNC サーバーを終了します。終了は以下のコマンドで行います（最後の : の後の数字は実行時に指定したものを同じもの）：

# vncserver -kill :1

この vncserver コマンドを実行したユーザーのホームディレクトリ以下の ~/.vnc/xstartup というファイルに VNC 実行時の X11 サーバーの設定が記述されているので、このファイルを編集します。具体的にはデフォルト Window Manager を使うのではなく、GNome セッションを使うことにします（赤字の３行を変更）：

# vi ~/.vnc/xstartup
  :
  :
xsetroot -solid grey
#x-terminal-emulator -geometry 80x24+10+10 -ls -title "$VNCDESKTOP Desktop" &
#x-window-manager &
gnome-session &

ここまでのカスタマイズが終わったら、改めて VNC サーバーを実行します。

# vncserver :1

では、この Kali Linux マシン以外から VNC クライアントでこのマシンに接続を試みてみます：

今のところ、この VNC サーバーを自動起動させる方法が分からないので、再起動するたびに vncserver コマンドを実行する必要がありますが、一応 VNC サーバーを使えることがわかりました。

タグ：: #kali; #linux; #vnc

2015/10/12

Kali Linux で sshd を有効にする

コメント数:
0 コメント
by dotnsf

ペネトレーションテスト向けにカスタマイズされた Linux ディストリビューションである『Kali Linux』。いろいろアレな機能が標準搭載されていることに加え、見た目もカッコいいし、LibreOffice とかも入れれば普段使いのデスクトップ環境としても使える、という印象を持っています：

なお Kali Linux の導入手順および日本語化他については以前に作成した以下のエントリを参照してください：
Kali Linux を使ってみる

デスクトップ環境が目の前に使える状態になっていると便利なのですが、ペネトレーションテスト用のこだわりなのか、一般的な Linux ではデフォルト状態で使えるサービスの多くが使えません。例えば sshd も無効なので SSH によるリモートログインなども無効になっています。

これはこれでちょっと不便に感じることもあるので、Kali Linux で sshd を有効にする方法を紹介します。手順は簡単で、root でログインして以下のコマンドを実行します：

# update-rc.d ssh enable

で Kali Linux を再起動すると sshd が有効になっており（というか、自動で起動するようになり）、SSH によるリモートログインもできるようになります。

タグ：: #linux; #kali; #ssh; #sshd

2015/10/09

z13 初体験

コメント数:
0 コメント
by dotnsf

現在、世界中の IBM が学生を対象にメインフレーム上でのアプリケーション開発コンテストを開催しています：
Master the Mainframe 2015（メインフレーム・コンテスト）

このプログラムに参加すると、IBM の最新版メインフレームである IBM z13 の環境にリモートログイン可能なアカウントを入手することができます。そのアカウントを利用して課題をクリアしつつ、最終的にはアプリケーションを開発して世界中の参加者とその出来を競い合う、というものです。リモートログイン先はネイティブ OS である z/OS だけでなく、Linux 専用メインフレームである LinuxONE 上の RedHat Enterprise Linux(RHEL) 7.1 を利用することもできます：
2015101004

zSystems の環境、一度使ってみたかったんだよなあ。でもこのコンテスト、学生向けなんだよなあ・・・　社員がやったら怒られるかなあ・・・　いいなあ・・・　残念だなああああああああああ

というわけで、以下のスクリーンショットは私の脳内を念写したものです（笑）。

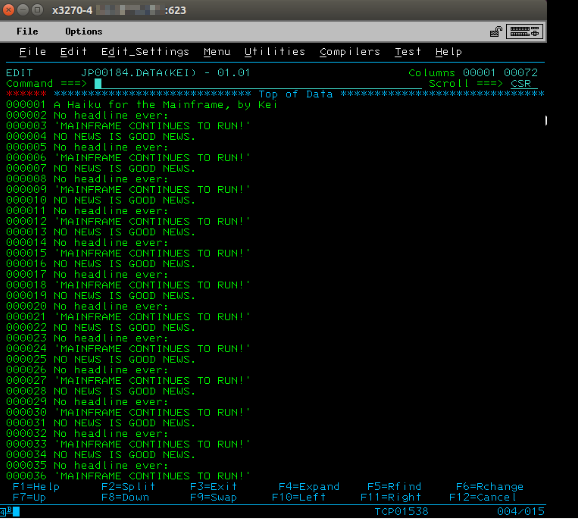

まずは z/OS にアクセス。なんか学生時代の Fortrun の授業でこんなの使っていたような記憶が・・・
2015100907

vi がかわいく見えるレベルで操作方法がかなーり独特なテキストエディタ。。。

・・・うん、わかった。ごめんなさい、部屋を間違えました（？）

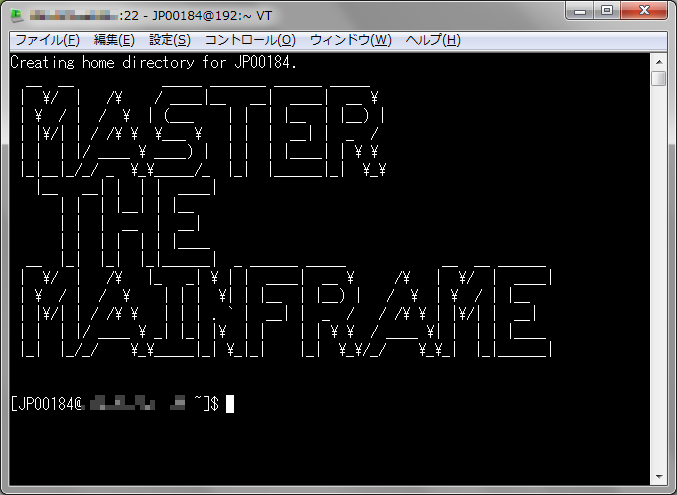

問題はこっちだ。RHEL 7.1 環境へログイン。そうそう、このプロンプトが出ると安心（苦笑）：

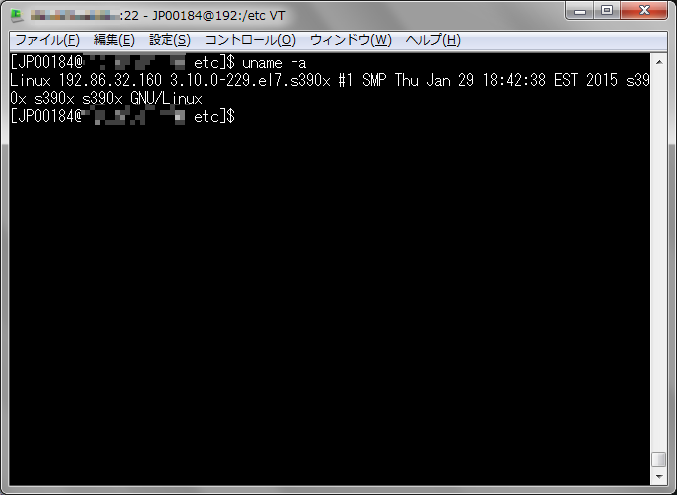

まずはシステムを確認。"el7.s390x" の文字が目新しい：

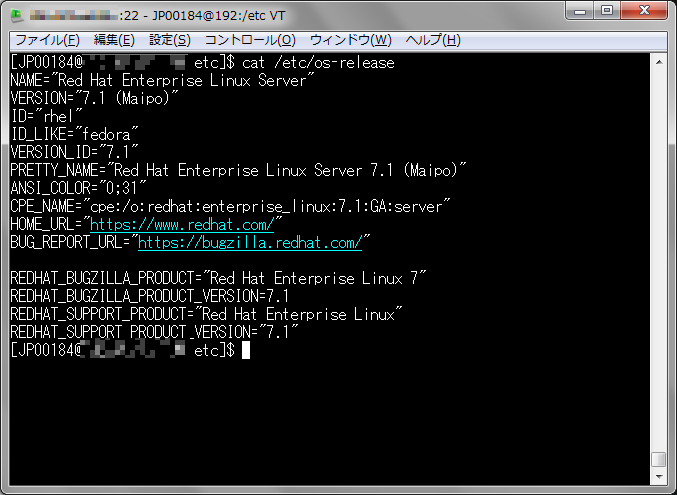

念のためディストリビューションも確認。RHEL 7.1 ですね、と：

/proc/cpuinfo を確認。"IBM/S390" の CPU を３つも使わせてくれるっぽい：

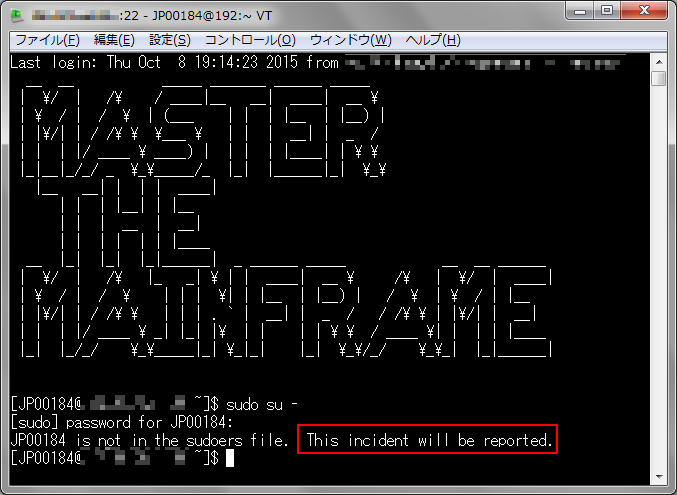

root 権限は・・・ NG っぽい。しかも root になろうとしたこの操作がレポートされる、とな！？　の、脳内で助かった（震え声）：

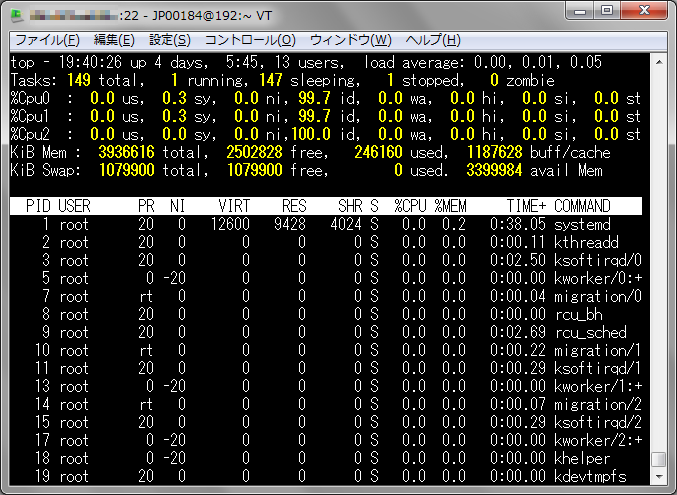

最後に top を実行。CPU ３つ、メモリ 4GB、スワップ 1GB のえらく贅沢な環境：
