ラズベリーパイネタシリーズです。

今回はオープンソースのブロックチェーン基盤である Hyperledger Fabric を一通り Raspbian OS に導入して実行する手順を紹介します。まあラズパイの 1GB 物理メモリでどこまで実用的に動くか、というのはあまり期待できないし、また現時点では Hyperledger Fabric はともかく、Hyperledger Composer を使った動作は 32bit OS である Raspbian OS ではどうやら難しいのかもしれない・・・と感じていることを最初に申し上げておきます。 なお以下で紹介する手順はこの環境で確認しています:

モデル: Raspberry Pi 3B+
OS: Raspbian 2018-11-13 (Stretch Full) ※最新版はこちら
SD カード: 128GB

※ページ最下の【参考】でも参照しているリンク先では Docker Swarm 環境で3台のラズパイを使った Hyperledger Fabric 環境構築を紹介しています。実用面ではこちらのほうが現実的かもしれません。



【導入手順】
基本方針として、このブログエントリ最下段の【参考】で記した2つのページの情報をあわせた方法で導入しています。

おおまかには以下の順序で Hyperledger Fabric 環境を構築します:
0. 事前準備
1. Docker 導入
2. Docker Compose 導入
3. Docker Image ダウンロード
4. 起動


今回は1台のラズパイの中に Docker 環境を構築し、その Docker の中で各種 Hyperledger Fabric のイメージを1インスタンスずつ動かして環境構築します。そのため上記のような順序でインストールする必要があります。


【0. 事前準備】
今回 Hyperledger Fabric を Docker 上で動かします。そのためラズパイに Docker 等を導入することになるのですが、そのための前提ライブラリ等を用意しておきます。ラズパイのターミナル等を開いて、以下のコマンドを順次実行します:
リポジトリ更新
$ sudo apt-get update && sudo apt-get upgrade -y

依存ライブラリを導入
$ sudo apt-get install git curl gcc libc6-dev libltdl3-dev python-setuptools -y

python pip インストーラーを更新
$ sudo -H pip install pip --upgrade

ここまでの操作が完了すると、ラズパイ用の Docker がインストールできるようになります。


【1. Docker 導入】

上記に続いて以下のコマンドを実行します:
Docker 導入
$ curl -sSL get.docker.com | sh

Docker の実行権限設定
$ sudo usermod -aG docker pi

ここまで完了したら一度ログアウトし、再度ログインします(最後の実行権限設定が有効になります)。ここまで正しく実行できていると、sudo なしで docker コマンドを実行することができるようになっているはずです:
Docker バージョン確認
$ docker -v
↑ Docker のバージョンが表示されれば、ここまでの手順は完了です。


【2. Docker Compose 導入】

引き続き Docker Compose を導入します。こちらは pip を使って導入し、導入後はすぐにコマンドを実行することが可能です:
Docker Compose 導入
$ sudo pip install docker-compose

Docker Compose バージョン確認
$ docker-compose -v
↑ Docker Compose のバージョンが表示されれば、ここまでの手順は完了です。


【3. Docker イメージダウンロード】

こちらのサイトで提供されている、ラズパイ用にビルド済みの Hyperledger Fabric (v1.0.7) の Docker イメージ群を docker pull コマンドでダウンロードします:
$ docker pull jmotacek/fabric-baseos:armv7l-0.3.2

$ docker pull jmotacek/fabric-basejvm:armv7l-0.3.2

$ docker pull jmotacek/fabric-baseimage:armv7l-0.3.2

$ docker pull jmotacek/fabric-ccenv:armv7l-1.0.7

$ docker pull jmotacek/fabric-javaenv:armv7l-1.0.7

$ docker pull jmotacek/fabric-peer:armv7l-1.0.7

$ docker pull jmotacek/fabric-orderer:armv7l-1.0.7

$ docker pull jmotacek/fabric-buildenv:armv7l-1.0.7

$ docker pull jmotacek/fabric-testenv:armv7l-1.0.7

$ docker pull jmotacek/fabric-zookeeper:armv7l-1.0.7

$ docker pull jmotacek/fabric-kafka:armv7l-1.0.7

$ docker pull jmotacek/fabric-couchdb:armv7l-1.0.7

$ docker pull jmotacek/fabric-tools:armv7l-1.0.7

自分でビルドする方法もあるようなのですが、あまりに面倒そうなので出来合いのものを使わせていただきました。 jmotacek 様、ありがとうございます。


これで Hyperledger Fabric 環境を動かすために必要な準備が完了しました。


【4. 起動】
Hyperledger Fabric の準備が整ったので起動します。ラズパイ1台で(物理メモリ 1GB で)この環境を起動するのは、できるか/できないかで言えばできそうですが、実用には厳しいかもしれません。環境に応じてスワップメモリを増やしておきましょう。方法はこちらを参照ください(私自身はスワップを 2GB に設定して以下を実行しました)。

Hyperledger Fabric の起動スクリプトの元となるキット(通称「サポートツール」)をダウンロード&展開します。以下の例ではホームディレクトリ以下に fabric/ というフォルダを作り、その中に展開しています:
$ mkdir ~/fabric

$ cd ~/fabric

$ curl -O https://raw.githubusercontent.com/hyperledger/composer-tools/master/packages/fabric-dev-servers/fabric-dev-servers.zip

$ unzip fabric-dev-servers.zip

この中の docker-compose.yml ファイルを上記で用意したラズパイ向け Docker イメージ用に書き換えます。具体的には ~/fabric/fabric-scripts/hlfv12/composer/docker-compose.yml を以下のように編集しました(変更部分をにしています):
version: '2'

services:
#  ca.org1.example.com:
#    image: jmotacek/fabric-ca:armv7l-1.0.7
#    environment:
#      - FABRIC_CA_HOME=/etc/hyperledger/fabric-ca-server
#      - FABRIC_CA_SERVER_CA_NAME=ca.org1.example.com
#
#    ports:
#      - "7054:7054"
#    command: sh -c 'fabric-ca-server start --ca.certfile /etc/hyperledger/fabric-ca-server-config/ca.org1.example.com-cert.pem --ca.keyfile /etc/hyperledger/fabric-ca-server-config/19ab65abbb04807dad12e4c0a9aaa6649e70868e3abd0217a322d89e47e1a6ae_sk -b admin:adminpw -d'
#    volumes:
#      - ./crypto-config/peerOrganizations/org1.example.com/ca/:/etc/hyperledger/fabric-ca-server-config
#    container_name: ca.org1.example.com
#
  orderer.example.com:
    container_name: orderer.example.com
    image: jmotacek/fabric-orderer:armv7l-1.0.7
    environment:
      - ORDERER_GENERAL_LOGLEVEL=debug
      - ORDERER_GENERAL_LISTENADDRESS=0.0.0.0
      - ORDERER_GENERAL_GENESISMETHOD=file
      - ORDERER_GENERAL_GENESISFILE=/etc/hyperledger/configtx/composer-genesis.block
      - ORDERER_GENERAL_LOCALMSPID=OrdererMSP
      - ORDERER_GENERAL_LOCALMSPDIR=/etc/hyperledger/msp/orderer/msp
    working_dir: /opt/gopath/src/github.com/hyperledger/fabric
    command: orderer
    ports:
      - 7050:7050
    volumes:
        - ./:/etc/hyperledger/configtx
        - ./crypto-config/ordererOrganizations/example.com/orderers/orderer.example.com/msp:/etc/hyperledger/msp/orderer/msp

  peer0.org1.example.com:
    container_name: peer0.org1.example.com
    image: jmotacek/fabric-peer:armv7l-1.0.7
    environment:
      - CORE_LOGGING_LEVEL=debug
      - CORE_CHAINCODE_LOGGING_LEVEL=DEBUG
      - CORE_VM_ENDPOINT=unix:///host/var/run/docker.sock
      - CORE_PEER_ID=peer0.org1.example.com
      - CORE_PEER_ADDRESS=peer0.org1.example.com:7051
      - CORE_VM_DOCKER_HOSTCONFIG_NETWORKMODE=composer_default
      - CORE_PEER_LOCALMSPID=Org1MSP
      - CORE_PEER_MSPCONFIGPATH=/etc/hyperledger/peer/msp
      - CORE_LEDGER_STATE_STATEDATABASE=CouchDB
      - CORE_LEDGER_STATE_COUCHDBCONFIG_COUCHDBADDRESS=couchdb:5984
    working_dir: /opt/gopath/src/github.com/hyperledger/fabric
    command: peer node start
    ports:
      - 7051:7051
      - 7053:7053
    volumes:
        - /var/run/:/host/var/run/
        - ./:/etc/hyperledger/configtx
        - ./crypto-config/peerOrganizations/org1.example.com/peers/peer0.org1.example.com/msp:/etc/hyperledger/peer/msp
        - ./crypto-config/peerOrganizations/org1.example.com/users:/etc/hyperledger/msp/users
    depends_on:
      - orderer.example.com
      - couchdb

  couchdb:
    container_name: couchdb
    image: jmotacek/fabric-couchdb:armv7l-1.0.7
    ports:
      - 5984:5984
    environment:
      DB_URL: http://localhost:5984/member_db

そして起動コマンドを実行します:
$ cd ~/fabric

$ ./startFabric.sh

↓こんな感じで Docker 内でイメージがコンテナ化され、実行されていきます:
2019011003

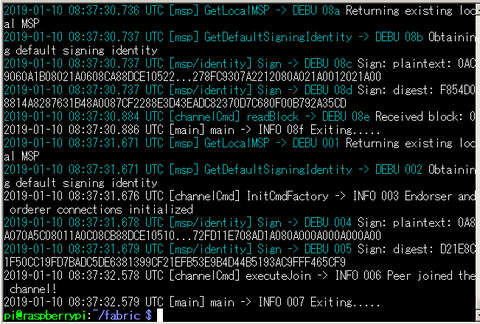

少し時間がかかりますが(1分くらい?)コマンドが完了すると、こんな画面になってプロンプトが戻ります:
2019011004


以下のコマンドで起動中のコンテナの状態を確認し、Hyperledger Fabric の各種コンテナが実行されていることを確認します:
$ docker ps

↓docker-compose.yml で指定されたイメージが起動していることが確認できます。Hyperledger Fabric の起動に成功しました!:
2019011002


ちなみに、この「Hyperledger Fabric が起動しただけ」の段階で使用メモリを確認してみました。起動しただけであれば意外と余裕あるようにも見えますね・・・
2019011006



【(途中まで)使ってみる】
Hyperledger Fabric の導入と起動までであれば上記までで完了していますが、せっかくなのでこの環境を使ってみることにします(といっても、以下で紹介しているのはカードファイルのインポートまでですが・・)。

具体的には「サポートツールで提供されているスクリプトを使って管理者用のカードファイルを作成する」ところまでを紹介します。といってもここから先はラズパイ特有の部分はなく、通常の方法と一緒というか、通常と同じ方法でできる所までを紹介する、というスタンスです。

そのために composer コマンドと呼ばれる、Hyperledger Composer のコマンドラインツールを導入するのですが、その前提として Node.js v8.x 環境(node と npm)が必要になります。ここがちとややこしいのですが、今回の導入に使った Raspbian OS 2018-11-13 (Stretch Full) でははじめから V8 の node コマンドは使えるようになっていますが、npm が導入されていません。というわけで今後のことも考えて node のバージョン管理ツール(n package)と合わせて Node.js v8.x を導入しておくことにします:
一旦 npm を導入
$ sudo apt-get install npm

キャッシュを更新
$ sudo npm cache clean

n package をインストール
$ sudo npm install n -g

n package で導入できる Node.js のバージョン(8.xx.xx の最新バージョン)を確認
$ sudo n list

(8.xx.xx の中では 8.15.0 が最新であったと仮定)
Node.js V8.15.0 を指定してインストール $ sudo n 8.15.0

一度ログアウト&ログインし直して、改めて node コマンドと npm コマンドのバージョンを確認します:
$ node -v
v8.15.0

$ npm -v
6.4.1
↑ Node.js V8.x と対応する npm が導入できたことを確認


Node.js 環境が整ったので、改めて composer コマンドをインストールします。今回用意した Hyperledger Fabric のバージョンが v1.0.7 のイメージなので、このバージョンに合う composer-cli v0.16 を指定してインストールします(※):
$ sudo npm install --unsafe-perm -g composer-cli@0.16

※ラズパイ環境だからかもしれませんが、上記の --unsafe-perm オプションを付けないと実行結果がエラーになってしまうようでした。こちらを参照。


そしてサポートツール内の createPeerAdminCard.sh を実行して、PeerAdmin@hlfv1 のカードを作成します:
$ cd ~/fabric/fabric-scripts/hlfv1

$ ./createPeerAdminCard.sh

composer のコマンドで、PeerAdmin@hlfv1 カードが作成されていることを確認します:
$ composer card list
2019011101


とりあえず動作確認できたのはここまでです。2019/01/11 時点でこの先に進もうとして BNA ファイルを用意して composer runtime install し(ここまでは成功)、composer network start させようとすると、以下のようなエラーになりました:
Error: Error trying to instantiate composer runtime. Error: No valid responses from any peers.
Response from attempted peer comms was an error: Error: Error starting container: API error (400): {"message":"Minimum memory limit allowed is 4MB"}
2019011102


このエラーの原因がまだわかっていないのですが、調べた範囲ではもしかすると 32bit OS である Raspbian OS に原因があるような気もしていて、そうだとすると現時点で Hyperledger Composer のこの先を動かすのは厳しいのかなあ・・・ とも思っています。

この辺りは引き続き調査もしますが、情報求む(苦笑)。


【Hyperledger Fabric を終了する】
起動した Hyperledger Fabric を終了するには startFabric.sh と同じフォルダにある stopFabric.sh を実行します:
$ ./stopFabric.sh

↓終了できました:
2019011005



実メモリ 1GB の制約はどうにもならないので実用的な使い方は難しいかもしれませんが、とりあえず1台のラズパイで Hyperledger Fabric が起動できることは確認できました。CouchDB などを使わずに、既存のビジネスネットワークに Peer だけ動かして接続するような使い方であればもう少し余裕を持って使えるかもしれません。


秋葉原の最安値で済ませることができれば、
 本体 5000 円 + ケース 1000 円 + Micro SDカード 2000 円
8000 円程度で Hyperledger Fabric のブロックチェーン環境が一台確保できる、ということになりますね。安っ!


【参考】
https://stackoverflow.com/questions/45800167/hyperledger-fabric-on-raspberry-pi-3
https://www.joemotacek.com/hyperledger-fabric-v1-0-on-a-raspberry-pi-docker-swarm-part-2/

久しぶりのラズベリーパイネタです。

これまであまり意識することなかったんですが、ラズパイ(Raspbian) をデフォルトのまま使っている時のスワップサイズって 100MB しかないんですね。。
2019011001


ラズパイのメインメモリは 1GB 固定です。サーバー用途メインで、あまり重い作業をしなければこれで足りるのかもしれませんが、デスクトップ用途で使ってブラウザでタブをたくさん開いて・・・という使い方をしていると、結構な確率でメモリ不足になると思います。 というわけで、スワップファイル容量を変更する手順を調べたので以下に紹介します。

Raspbian の場合、スワップファイル容量は /etc/dphys-swapfile というテキストファイルで管理されています。スワップファイル容量を変更するにはこのファイルをテキストエディタで開いて、CONF_SWAPSIZE という変数の値を(メガバイト単位で)指定します。例えば以下の例では 2GB に指定しています:
CONF_SWAPFILE=2048

ただし、2GB 以上の値を指定する場合は同ファイル内にある CONF_MAXSWAP の値も変更する必要があります(32 bit カーネルを考慮しているせいか、この値を変更せずに CONF_SWAPFILE の値だけを 2048 より大きな値に変更してもスワップファイルサイズは 2048 に設定されてしまうようです)。例えば 4GB に設定する場合は以下のようにします:
CONF_SWAPFILE=4096
CONF_MAXSWAP=4096

設定変更後に以下のコマンドで dphys-swapfile を再起動すると、スワップファイルのサイズが変更されます:
$ sudo systemctl stop dphys-swapfile
$ sudo systemctl start dphys-swapfile

2019011002


当たり前ですがスワップファイルはマイクロ SD カード内に作られるため、マイクロ SD カードの容量とも相談して設定する必要があります。またあまり頻繁にスワップが発生するような使い方だと、ただでさえストレージとしては比較的寿命の短いマイクロ SD カードの劣化を意識する必要が出てくるかもしれません。

その場合はラズパイに USB メモリを挿してマウントし、上記の /etc/dphys-swapfile ファイル内の CONF_SWAPFILE でスワップファイルを USB メモリ内に作成するようにしてマイクロ SD カードから退避させる、という方法もあるようです(未確認)。


2017年6月の Raspbian のアップデートに合わせて PIXEL for PC(PC / Mac 用の Raspbian、わかりやすく言うと「パソコン版のラズベリーパイ」)も新しくなりました。以前のものは専用の Live CD だけが提供されていたのですが、現在のバージョンではハードディスク(仮想ディスク)へのインストールができるようになりました。「デスクトップ Linux 環境推進派」として見逃せないこの環境を早速ためしてみました:
2017073001


まず、今回導入したマシンは以下のようなスペックの仮想マシンです。おそらく実機でも問題ない、はず:
 ハイパーバイザー: KVM on CentOS 6
 仮想CPU: 1
 仮想メモリ: 1GB
 仮想ディスク: 10GB

まず最新の PIXEL for PC をダウンロードします。僕が今回使ったのはこの 2017/06/22 版の iso イメージです(2GB ほどあります):
http://downloads.raspberrypi.org/rpd_x86/images/rpd_x86-2017-06-23/2017-06-22-rpd-x86-jessie.iso


このイメージを使って仮想マシンを作成して起動します。実機の場合は iso を DVD に焼いて、その DVD をドライブに入れて起動することだと読み替えてください。なお(後でわかることですが)PIXEL for PC は Debian 8 ベースなので、仮想マシン作成時の OS の種類とバージョンは Debian 8 に相当するものを指定しています:
2017073002


なお作成時のオプションとして、(今回は)アーキテクチャに 64bit 版を選択しました。このあたりは実際に導入する環境に合わせてください:
2017073003


そんなこんなで ISO から起動します。最初に表示されるブートメニューでは "Graphical install" を選択しました:
2017073004


GUI インストーラーが起動します(この右上に "Debian 8" って表示されてますね)。最初にキーボードの種類を選択します。ここでは日本簿キーボードである "Japanese" を選択しました。選択後、 "Continue" で次の画面へ:
2017073001


ここで ISO をイメージを探して、そこから色々ロードして、・・・と少し待ちます:
2017073002


ここからが本格的なインストールオプションの指定になります。まずはインストール先ディスクとボリュームを指定します。僕はデフォルトの "use entire disk" を選択しましたが、LVM(論理ボリュームマネージャー)や暗号化 LVM を使う場合は適宜指定します。終わったら "Continue" :
2017073003


次にインストール先ディスクの選択を行います。この例ではディスクは1台しかないので、その1台のディスクを選択して "Continue" :
2017073004


選択したディスクのパーティショニングを指定します。ここでは(ディスクが大きくもないので)デフォルトの "All files in one partition"(全ファイルを1つのパーティションにコピー)を選択しています。そして "Continue":
2017073005


スワップ領域と合わせたパーティショニングの情報が表示されます。この内容で問題がなければ "Finish partitioning and write changes to disk" を選択して "Continue":
2017073006


ディスクに変更の書込みを行う直前の確認画面です。変更を行う場合は "Yes" を選択して "Continue":
2017073007


この後はパーティションのフォーマットが行われ・・・:
2017073008


インストール(ファイルコピー)が開始されます。環境にもよりますが、しばらく(数十分程度)待ちます:
2017073009


このような(GRUB がなんたら・・)画面になればファイルコピー完了はもうすぐです:
2017073001


ファイルコピーが済んだら最後に GRUB のインストールを行います。この画面では "Yes" を選択して "Continue" :
2017073002


GRUB のインストール先ディスクを指定します。今回は1つしかないので、その1つを選択して "Continue":
2017073003


最後のインストール作業が行われ・・・:
2017073004


この画面になったら再起動前にドライブに挿入している DVD(iso)を取り外します。iso の場合は仮想ドライブから iso ファイルを切断します。そして最後の "Continue" :
2017073005


最後に後処理が行われ、自動的に再起動がかかります:
2017073006


PIXEL の再起動がかかった直後はこんな画面になります:
2017073001


その後、おなじみのラズベリーアイコンが表示され・・・:
2017073002


PIXEL のデスクトップ画面が起動します! あのラズベリーパイではなく、(仮想)PC 上で Raspbian OS が起動しました。もちろん Raspbian OS 同様に利用できます:
2017073003


PIXEL でも標準で Scatch などは導入済みですぐに使い始めることができます。一方で Node-RED などは別途導入が必要なので、全く同じ構成というわけではなさそうです:
2017073004


もともと Debian っぽく使えていた Raspbian ですが、マシンの基本スペックが高いぶんだけ PIXEL の方が快適に感じるかもしれません。日本語化も含めたインストール作業後の諸設定はまた別途。


先日、日本向け PiTop を購入して取り寄せた、というところまでを紹介しました:
DSC_0032


そして一応組み立てに成功して、OS が起動するところまでは確認できる状態になりました:
DSC_0043


それからかる~く使ってみた範囲での、いわゆる第一印象をレポートしたいと思います。

まず PiTop というハードウェアの印象。一言で言えば「デカい&分厚い」!以下でも紹介しますが、キーボードの「横」にタッチパッドが装着されているわけで、横幅からして通常レベルではないことが想像できると思います。

そのキーボードはこんな感じ。見た目だけでなく打鍵感も、良くも悪くも「おもちゃ」的な感じ、ちなみに US 配列です:
DSC_0045


この右側にタッチパッドが:
DSC_0046


厚さはこんな感じ、って伝わるでしょうか? 画像に見えているのは電源プラグです:
DSC_0047


反対側からだとこんな感じ。ラズパイ本体の USB インターフェースがほぼむき出しになっています。なお4つの USB インターフェースのうち、1つは PiTop キーボードが使うので3つ余っている状態です。下の写真では更に1つ外付けマウス(黒いケーブル)を接続しています:
DSC_0048


ちなみにキーボード&タッチパネルの使いづらさは最強レベルです(苦笑)。キーボードはまだいいのですが、タッチパネルはちょっと我慢ならないレベルでした。 (^^; そんなわけで外付けマウスを使っています。

この PiTop 本体の重量は約 1.5kg。ノートパソコンとしてもかなり重い部類だと思います。これをスタバに持って行ってドヤるのは、なかなか勇気が必要そう(笑)。

ただ、このサイズの点に限っては「想定内」ではありました。ラズパイのキットなのでラズパイを内蔵するための物理空間が必要になることはわかっていたし、USB インターフェースが2段になっているラズパイを内蔵するにはそれなりの厚みが必要になるだろうなあ、と。どちらかというとサイズよりも、タッチパネルの使いにくさが想像以上でしたw


次にハードウェアではなくソフトウェア的な視点で調べてみました。PiTop OS という特殊なカスタマイズが施された OS を使っているとはいえ、元はラズパイなわけで、あまり変わらないだろうなあ、と思いつつ使ってみました。

いきなりリモートログイン(笑)。SSH が有効になっているので、あらかじめ IP アドレスを調べておけば SSH クライアントからログインできます。なお ID は pi ですが、パスワードは Raspbian OS デフォルトのものとは異なっていました(マニュアルに記載されています)。uname で調べてもちょっと違う OS が使われていることがわかります:
2016072400


ハードウェアに同梱しているマイクロ SD カードは 8GB。ここに PiTop OS が導入された状態で提供されていて、空きは約 2GB でした。

個人的な印象ですが、この PiTop OS にそれほどの大きなアドバンテージがあるとは思いません。別の SD カードに別の(素の Raspbian などの)OS を入れて使った方が使いやすいだろうなあ、と感じています。

ただし一点だけ、PiTop らしい機能がこの PiTop OS に導入されていました。ラズパイは通電状態でないと使えない(電源ケーブルを抜くと切れ、挿すとスイッチオン)のですが、PiTop はノート PC キットだけのことはあり、充電した状態からであればケーブルが接続されていなくても使えます。この充電の残り残量などを表示する簡易アプリが PiTop には含まれています。

したがって今後、PiTop を PiTop OS 以外で運用する場合、充電池を使って動かすことも可能ですが、電池の残量を確認する便利な方法がない、ということを理解しておく必要があります。

もちろん PiTop OS 以外のものに入れ替えて利用することもできます。こちらはマイクロ SD カードごとラズパイ標準の Raspbian Jessie に入れ替えて使ってみた様子です。個人的にはこちらの方に慣れているので、今後はこっちがメインになりそうな感じ・・・:
DSC_0049


改めてラップトップのラズパイを使ってみると、今までは使ったことがなかった機能が色々気になるようになってきました。「そういえばデスクトップのスクリーンショットってどう取るんだろ?」とか「その画像を加工するには GIMP 以外にあるのかな?」とか。今まではラズパイのスクリーンショットを取る必要性がなかったのですが、ラップトップだと使ったり、加工したくなったりなりますね。

次回はこれ持ってスタバでドヤってきますw
