これらの記事の続きです:
IBM Cloud の無料版 Kubernetes サービスを使ってみた(1)
IBM Cloud の無料版 Kubernetes サービスを使ってみた(2)


IBM Cloud の Kubernetes サービスを使って、無料のワーカーノードにアプリケーションをデプロイして、(いったん)削除する所までを紹介しました。最終回である今回は実際にアプリケーションにアクセスしたり、デプロイしたアプリケーションをスケールさせてみたり、外部(インターネット)に公開してみたりします。

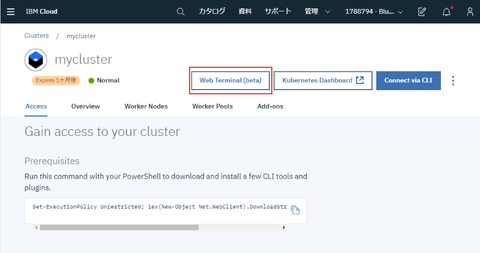

今回の作業も基本的にすべて Web Terminal から行います。というわけで、まず Web Terminal を起動します:
2019041109


改めてアプリケーションをデプロイします。が、今回は後述の RC(ReplicatoinController) としてデプロイするため、デプロイ用のファイル(rc.yaml)を作成します:
apiVersion: v1
kind: ReplicationController
metadata:
  name: kubernetes-bootcamp
spec:
  replicas: 1
  selector:
    app: web
  template:
    metadata:
      labels:
        app: web
    spec:
      containers:
      - name: myk8x
        image: gcr.io/google-samples/kubernetes-bootcamp:v1
        ports:
        - containerPort: 8080

デプロイ時にはこのファイル(rc.yaml)を指定して、以下のコマンドを実行します:
$ kubectl create -f rc.yaml
replicationcontroller/kubernetes-bootcamp created

このコマンドで前回とほぼ同様に kubernetes-bootcamp アプリケーションを1つのポッドにデプロイします。また app: web というセレクターを指定していますが、この後で使います。

この時点で kubernetes-bootcamp アプリケーションが1つのポッドにデプロイされます。一応ポッドと、そして(詳しくは後述の)サービスの状態を確認しておきます(緑字はコメント):
$ kubectl get pod
NAME                        READY   STATUS    RESTARTS   AGE
kubernetes-bootcamp-jfswt   1/1     Running   0          41s  1ポッド

$ kubectl get svc
NAME         TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
kubernetes   ClusterIP   172.21.0.1   <none>        443/TCP   3d21h  ここはクラスタサービスなので無視、つまり起動したサービスなし

この時点で1つのポッドにアプリケーションがデプロイされたことが確認できました。しかしこのポッドはまだコンテナの外部からアクセスすることができません。コンテナの外部からでもアクセスできるように紐付けるサービスを作成します。

作成するサービスのための設定ファイル(service.json)を以下の内容で用意します:
{
    "kind": "Service",
    "apiVersion": "v1",
    "metadata": {
        "name": "my-service"
    },
    "spec": {
        "selector": {
            "app": "web"
        },
        "ports": [
            {
                "protocol": "TCP",
                "port": 80,
                "targetPort": 8080,
                "nodePort": 30000
            }
        ],
        "type" : "NodePort"
    }
}

"spec" 内で app:web のラベルをセレクターに指定しています。これが先程作成したデプロイメント時の指定内容となっていて、kubernetes-bootcamp に紐づく形になります。また 8080 番ポートをターゲットに接続し、80 番ポートで公開する、という指定も行い、"my-service" という名前でサービスを作るよう指示しています。

ではこのファイル(service.json)を使ってサービスを作成します。同時に再びポッドとサービスの内容を照会してみます:
$ kubectl create -f service.json
service/my-service created

$ kubectl get pod
NAME                        READY   STATUS    RESTARTS   AGE
kubernetes-bootcamp-jfswt   1/1     Running   0          13m  1ポッド

$ kubectl get svc
NAME         TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
kubernetes   ClusterIP   172.21.0.1   <none>        443/TCP   3d21h
my-service   NodePort    172.21.30.70 <none>        80:30000/TCP   94s 追加されたサービス

サービスの追加に成功しました。またその追加されたサービスはクラスター内の内部 IP アドレスである 172.21.30.70:80 上で稼働していることがわかりました。

ではこのサービスを使ってアプリケーションにアクセスしてします:
$ curl http://172.21.30.70/
Hello Kubernetes bootcamp! | Running on: kubernetes-bootcamp-jfswt | v=1

アプリケーションにコンテナ外部からアクセスでき、正しく動作していることも確認できました。ただし、この時点ではまだあくまで内部ネットワーク内からのアクセスが確認できただけで、まだインターネットからはアクセスできません(後述します)。


コンテナの外部からアプリケーションにアクセスできることは確認できましたが、せっかくなので Kubernetes っぽい挙動もさせてみます。現在1つのポッドで動作しているこのアプリケーションをスケールアウトして複数の(今回は2つの)ポッドで起動するようにしてみます:
$ kubectl scale -f rc.yaml --replicas=2
replicationcontroller/kubernetes-bootcamp scaled

この状態で再びポッドとサービスの状態を確認します。ポッドが2つになっていることがわかります。(一方、サービスは何も変わっていません):
$ kubectl get pod
NAME                        READY   STATUS    RESTARTS   AGE
kubernetes-bootcamp-kqkhp   1/1     Running   0          14s スケールアウトして新しく増えたポッド
kubernetes-bootcamp-jfswt   1/1     Running   0          109s

$ kubectl get svc
NAME         TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
kubernetes   ClusterIP   172.21.0.1      <none>        443/TCP        3d23h
my-service   NodePort    172.21.30.70    <none>        80:30000/TCP   5m16s

ではこのアプリケーションをインターネットに公開してみます。以下のコマンドを実行します:
$ kubectl expose rc kubernetes-bootcamp --type=NodePort --name=web
service/web exposed

$ kubectl get svc
NAME         TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)          AGE
kubernetes   ClusterIP   172.21.0.1       <none>        443/TCP          4d20h
my-service   NodePort    172.21.199.105   <none>        80:30000/TCP     4m30s
web          NodePort    172.21.64.253    <none>        8080:30703/TCP   4m9s

"web" という名称のサービスが追加され、kubernetes-bootcamp の rc が expose(外部公開)されました。公開先のポート番号が 30703 になっていることも確認できます。

また、公開先の IP アドレスはワーカーノードのパブリック IP アドレスになっています。ダッシュボードから確認するか、または以下のコマンドを実行します:
2019041601
$ ibmcloud cs workers mycluster (最後のパラメーターはクラスタ名)

ID                                                 Public IP       Private IP       Machine Type   State    Status   Zone    Version
kube-mel01-pa351ddd2ea19441a689a49159389f9d45-w1   168.1.149.201   10.118.243.103   free           normal   Ready    mel01   1.12.7_1548*


この例だと、パブリック IP アドレスが 168.1.149.201 となっているので、この 30703 番ポートに対してウェブブラウザでアクセスし、期待通りの結果になることを確認します:
2019041602


最後に、サービスとポッドを削除する場合は以下のコマンドを実行します:
$ kubectl delete svc web
service "web" deleted

$ kubectl delete -f service.json
service "my-service" deleted

$ kubectl delete -f rc.yaml
replicationcontroller "kubernetes-bootcamp" deleted


IBM Cloud の(無料の)Kubernetes サービスを使って、アプリケーションのデプロイ、スケール、動作確認、ウェブ公開、といった一連の作業ができることが確認できました。すでに Kubernetes 環境を手元に持っているような人であればともかく、これから Kubernetes を使ってみようと思う人にとっては面倒な準備作業も不要で気軽に始められて、スケールやウェブ公開といった一通りの作業ができるところまで使える環境としてとても便利だと思いました。
