久しぶりに IBM BluemixNode-RED を使ったら、ちょっと挙動というか、使い始めるまでのステップが変わっていたことに気付きました。クラウド環境なので今後も UI 含め色々な変更があるかもしれませんが、このブログエントリを書いている2017年4月18日時点での「Bluemix 環境下での Node-RED の使い方」をまとめてみることにしました。

既に Bluemix や Node-RED を使っている方にとっては復習の部分も多く含まれていると思いますが、ユーザー名やパスワードの設定など比較的最近になって変わった部分もあるので参考にしてください。


まず PC のウェブブラウザ(FireFox, Chrome 推奨)で Bluemix 環境にログインします。アカウントをお持ちでない方は無料体験版のアカウントを申し込むなどしてアカウントをご用意の上でログインしてください。


では早速 Node-RED 環境を用意します。ログイン後のダッシュボード画面で「アプリの作成」をクリックします:
2017041801


Bluemix の Node-RED は「ボイラープレート」の「Node-RED Starter」として簡単に環境が用意できるテンプレートが用意されています。こちらを選択します:
2017041802

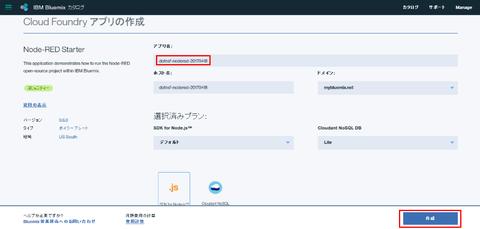

これから作成する Node-RED 環境の名称(URL の一部)を入力します。例えばここで test という名称を付けると、デフォルト状態では(カスタムドメインを使わなければ)Node-RED 環境のホスト名は test.mybluemix.net となります。URL の一部になる名称のため、簡単すぎる名前だと既に使われている可能性があり、その場合は利用できません(先に進めません)。例えば (自分の名前)-(日付) など、他と被らないような名称を指定してください(以下の例では dotnsf-nodered-20170418 という名称を指定しています。この場合のホスト名は dotnsf-nodered-20170418.mybluemix.net となります)。指定し終わったら最後に「作成」ボタンをクリックしてこの環境を作成します:
2017041803


(おまけ)

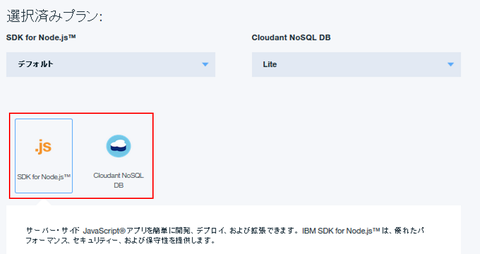

なお、上記画面をよく見ると分かるのですが、この Node-RED Starter ボイラープレートを使って Node-RED 環境を構築すると、Node.js ランタイム(アプリケーションサーバー)と Cloudant NoSQL データベースが1インスタンスずつ作成されます:
2017041804


Node.js ランタイムは Node-RED の実行前提環境として必要なサーバーなのですが、Cloudant の使いみちについて補足しておきます。通常の(Bluemix 環境ではない、オープンソース版の)Node-RED も Node.js サーバー上で動くウェブアプリケーションですが、そのままでは1つのサーバーインスタンス上で稼働する前提の挙動がいくつかあります。具体的にはフロー図の情報などはファイルシステムとして保存しています:
2017041801


そのため、例えばクラウド環境で使う場合のインスタンス数を2つや3つなどに増やした場合、最新の保存情報は複数あるインスタンスのどれかのファイルシステムに保存されている、ということが発生してしまい、インスタンスによって定義されているフローが異なる、という事態が発生してしまいます。そのため負荷が高くなったからといって単純にスケールアウトさせるわけにはいかなくなります:
2017041802

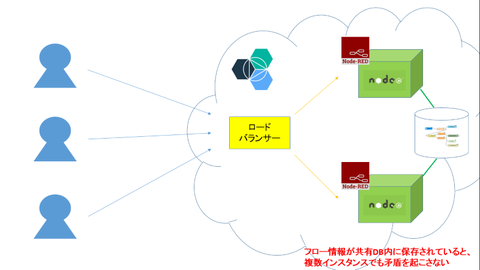

一方、Bluemix 環境ではこの辺りが拡張されており、フロー情報などは全て Cloudant のデータベース内に格納されます(これらのファイルを書き換えるイベントをフックして、ファイルではなくDBを書き換えるような拡張が加えられています)。全てのインスタンスは同データベースにバインドされており、インスタンスの増減があっても常に(論理的に)1つのデータベースに対してこれらの情報を読み書きするため、スケールメリットの大きなクラウド環境においても Node-RED が安心して利用できる環境となっています。ここも Bluemix で Node-RED を利用する上でのメリットだと思っています:
2017041803


(おまけおわり)


話を戻します。Node-RED ボイラープレートから「作成」ボタンを押すと一瞬画面が暗転して・・・
2017041804


しばらくするとこの環境(Node.js + Cloudant NoSQL の2つのサーバー)を作成中のステータスに変わります。しばらくお待ち下さい:
2017041805


しばらくするとステータスが「実行中」に変わります。この段階では Node-RED が利用できるようになっているので、横のホスト名部分をクリックして、Node-RED にアクセスします(ここまでは今までの Node-RED と同じです):
2017041806


最新の Bluemix の Node-RED はここからが少し変わりました。以前はここから早速フローエディタが使えるようになっていましたが、現在はもう1段階の簡易設定を行う画面に移行します。まずは Next をクリック:
2017041807


Node-RED のフローエディタにアクセスできる人を制限する設定画面が表示されます。上の "Secure your editor as only authenticated users can access it" にチェックを入れると、その下に指定するユーザー名/パスワードを入力できた人だけが編集できるようになります。なお、更にその下の "Allow anyone to view the editor, but not make any changes" にチェックすると、「誰でもフローエディタを見ることはできるが、変更はできない」というモードになります(下図ではチェックしていません):
20170418075


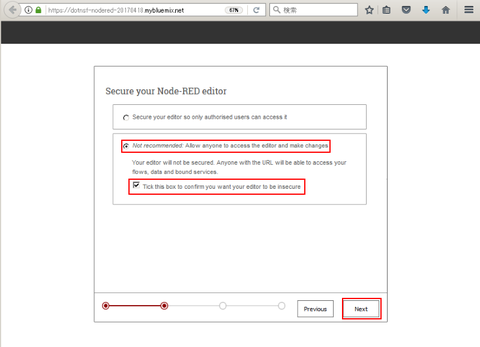

一方、下のように "Not recommended: Allow anyone to access the editor and make changes" にチェックを入れると(これまで同様に)URL を知っている誰もがフローエディタにアクセスし、変更できるようになります。このいずれかをチェックした上で "Next" をクリックします:
2017041808


後で詳しく説明しますが、標準の Node-RED には含まれていない拡張機能を後から追加することもできるようになっています。そのような拡張機能の代表的なものが紹介されています:
2017041809


例えば node-red-dashboard という箇所をクリックすると、ダッシュボード機能を追加する拡張モジュールの説明が表示され、内容を確認できます。このモジュールの追加方法については後述します:
20170418095

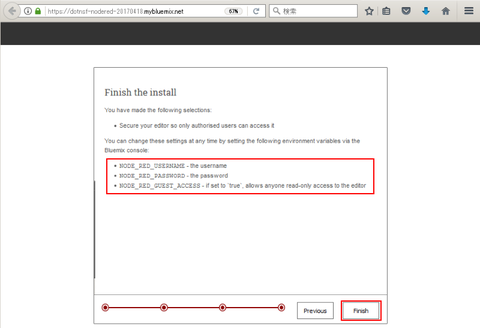

最後に設定内容の確認を行います。なお、ここで行った設定については実行環境の環境変数でも挙動を指定/変更することが可能です。最後に "Finish" をクリックします:
2017041810


すると一瞬このような画面になってから・・・
2017041811


改めて Bluemix 環境での Node-RED のスタート画面が表示されます。ここでは "Go to your Node-RED flow editor" ボタンをクリックしてフローエディタ画面に移動します:
2017041812

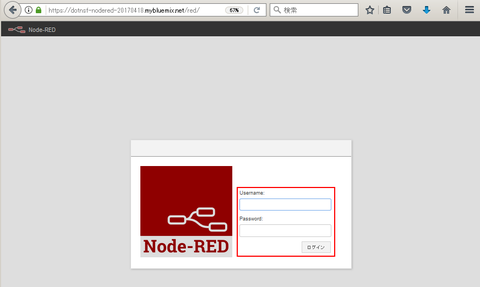

先程の画面でパスワードによる認証が設定されていると、ここでユーザー名とパスワードを入力する画面になります:
2017041813


設定時に自分で指定したユーザー名/パスワードを入力して「ログイン」します:
2017041814


正しい情報が入力されていると、Node-RED フローエディタ画面に移動します。これで Bluemix 環境下の Node-RED が利用できるようになりました:
2017041815

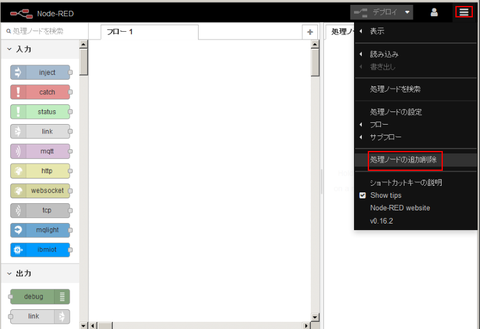

さて、比較的最近のアップデートで Node-RED 環境に GUI 操作でカスタムノードモジュールを追加できるようになりました(今まではソースコードの package.json を編集する必要があったので、それを意識せずに環境を構築できる Bluemix ではこの作業のためにソースコードを用意する必要があったりして不便に感じていました)。最後にその方法を紹介しながら、先程参照したダッシュボード機能のモジュールを追加してみます。Node-RED 画面右上のハンバーガーメニューから「処理ノードの追加削除」を選択します:
2017041801


すると画面左に「処理ノードの追加削除」というペインが現れ、ここで現在利用中のノードモジュールの一覧を参照したり、追加/削除といったカスタマイズが可能になります:
2017041802


ここで「処理ノードを追加」タブを選び、検索フィールドに dashboard と入力すると、検索結果一覧の中に "node-red-dashboard" が出て来るはずです(似た名前もあるので注意)。これを選んで「処理ノードを追加」ボタンをクリックします:
2017041807


ノードを追加インストールする確認メッセージが表示されます。ここでは "Install" を選択:
2017041803


しばらくするとノードが追加され、成功を示すメッセージが(一瞬)表示されます:
2017041804


この状態でノード一覧を下の方にスクロールすると、"dashboard" カテゴリの中にいくつもの node-red-dashboard ノードが追加されたことが確認できるはずです。またこの dashboard ノードが利用するための "dashboard" タブが右ペインにも追加されているはずです:
2017041806


動的なノード追加も簡単にできるようになっていることが確認できました!
