IBM BluemixNode-RED および IBM IoT Foundation 環境を使って集めたデータをリレーショナルデータベース(dashDB)に格納する、という手順を紹介します。

まず準備段階として、「何の」データを集めるか、という問題があります。技術的な要素としては IBM IoT Foundation QuickStart 環境に MQTT パブリッシュが可能なアプリケーションやデバイスであれば何でもいいのですが、後のデータ解析のことを考え、シミュレーターではなく実機のデータを集めることにします。今回は IBM developerWorks Recipes から提供されているサンプルの1つでもあるラズベリーパイを使うことにします:
Connect a Raspberry Pi to Internet of Things Foundation

上記ページの Recipe を参照してラズベリーパイにアプリケーション("iot" という名前のサービス)を導入すると、ラズベリーパイから1秒ごとに CPU 負荷率(%)、CPU 温度(℃)、そしてサインカーブを描くような -1 から 1 までの間の値、の3つの値が1秒おきに IBM IoT Foundation(MQTT ブローカー)に送られるようになります。今回はそのデータを集めてみます。

iot サービスは MAC アドレスを deviceId として IoT Foundation QuickStart にメッセージを MQTT パブリッシュする仕様になっています。そこで iot サービス導入済みのラズベリーパイにログインし、ifconfig コマンドでイーサネットポート(或いはワイアレスポート)の MAC アドレスを調べておきます(下図では b827ebb9ddc0 ):
2015121502

ちなみにこの MAC アドレスは本物なので、もしラズベリーパイのデータを集めたいのであれば同じアドレスを指定いただければ、僕の自宅のラズパイデータを収集することができますw


そして Bluemix 上に作成した Node-RED 環境に ibmiot インプットノードと、debug アウトプットノードを配置して、線を結びます:
2015121501

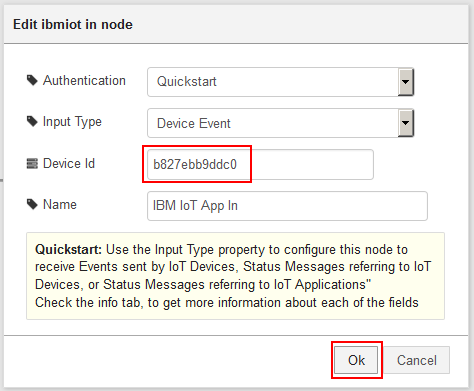

また ibmiot インプットノードをダブルクリックして開き、deviceId 欄に先程調べた MAC アドレスを入力して OK をクリックします:
2015121503


また debug アウトプットノードもダブルクリックして開き、Output 欄を "complete msg object" に変更します(実体である payload 以外のデータも出力するようにします):
2015121506


最後に Node-RED 画面右上の Deploy ボタンをクリックすると、このノードアプリケーションが動き出します。指定した deviceId のデータを IBM IoT Foundation QuickStart(MQTT ブローカー)を通じて取得し、画面内の debug タブに出力されます:
2015121504


この個々のデータをよく見るとこのようなデータが送られてきていることが確認できます:
2015121505

{
"topic": "iot-2/type/iotsample-raspberrypi/id/b827ebb9ddc0/evt/status/fmt/json",
"payload": { "d":{ "myName": "myPi", "cputemp": 40.08, CPU温度(℃) "cpuload": 0,   CPU負荷(%) "sine": 0.53    サインカーブの値 }
},
"deviceId": "b827ebb9ddc0",
"deviceType": "iotsample-raspberrypi",
"eventType": "status",
"format": "json",
"_msgid": "8ebe5e09.7141a" 一意のメッセージID }

上記の赤字で書かれたデータは個々のメッセージ毎に変わるデータなので、このデータを集めることにします。先程作ったパレットから線を削除し、function ノードを間に追加して線を繋ぎ直します:
2015121507


function ノードをダブルクリックして、ここで JSON データの変換を行うよう指定します。以下のに内容に書き換えて OK をクリックしてください:
2015121508

return { payload:{
 ID: msg._msgid,
 CPUTEMP: msg.payload.d.cputemp,
 CPULOAD: msg.payload.d.cpuload,
 SINE: msg.payload.d.sine
}};

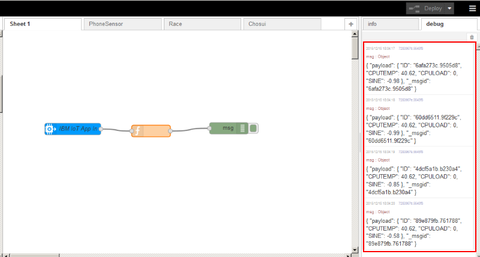

これで送られてくるメッセージから、ID, CPUTEMP, CPULOAD, SINE の4つの値だけをフラットに取り出すことができるようになりました。この状態で再度 Deploy すると debug タブにはこのようなデータが流れてくるはずです:
2015121509


この payload 部分を dashDB に格納します。改めて Bluemix のプロジェクトに dashDB サービスを追加します:
2015121501

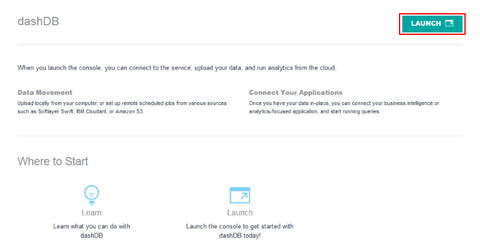

実際にデータを追加(insert)するには、その前にテーブルを定義しておく必要があります。テーブルを定義するために dashDB サービスをクリックし、"LAUNCH" ボタンをクリックしてウェブコンソール画面へ移動します:
2015121502


dashDB のウェブコンソール画面が表示されたら、左メニューから "Tables" を選択します:
2015121503


テーブル一覧画面で "Add Table" ボタンをクリックします:
2015121504


"Create a table" ダイアログボックスが表示されます。ここで CREATE TABLE の SQL を指定して、テーブルを作成します:
2015121505

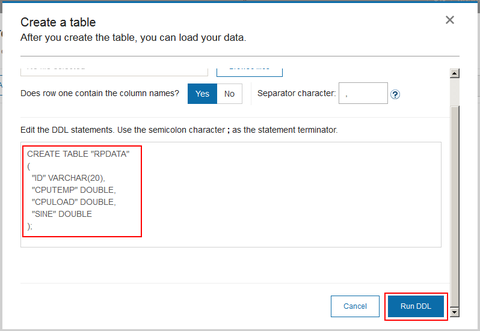

集めたデータを格納できるよう、以下の内容で RPDATA テーブルのスキーマを指定し、最後に "Run DDL" ボタンをクリックします:
CREATE TABLE "RPDATA"
(
  "ID" VARCHAR(20),
  "CPUTEMP" DOUBLE,
  "CPULOAD" DOUBLE,
  "SINE"  DOUBLE
);

"DDL ran successfully" というメッセージが表示されれば成功です:
2015121506


改めて先ほどの画面に戻るとテーブル一覧の中に "RPDATA" テーブルが追加されています。"RPDATA" テーブルを選択すると RPDATA テーブルの設計要素が表示されます。これで集めたデータを格納するためのテーブルが定義できました:
2015121507


改めて Node-RED 画面に戻り、dashDB ノード(左側だけに接続パーツが付いているもの)をパレットに追加し、function ノードから紐付けます:
2015121508


dashDB ノードをダブルクリックして、Service には Bluemix 上のサービス名称(おそらく選択肢は1つだけなのでそれを選択)、Table にはこのデータを格納する RPDATA テーブル(上記で定義したテーブル)を指定し、OK ボタンをクリックします:
2015121509


この状態で改めて Deploy します。成功しても Node-RED 上の画面では特に変化はありませんが、ラズベリーパイから送られてくるデータは dashDB の RPDATA テーブルに格納され続けているはずです:
2015121510

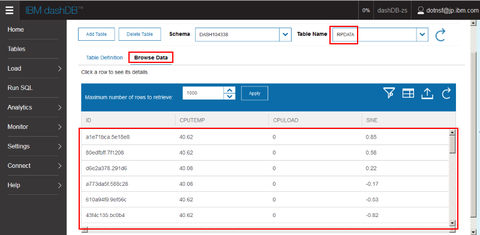

しばらく待ってから dashDB のウェブコンソール画面に移動し、テーブル一覧で RPDATA テーブルを選択して Browse Data タブを選ぶと、その時点までに溜まったデータが表示されます:
2015121511


これでラズベリーパイのデータを IBM IoT Foundation QuickStart 経由で dashDB に格納する、という処理が実現できました。


(追記 このエントリの続編はこちらです)
