このエントリの続きです:
IBM IoT Foundation サービスへのデバイス登録方法
IBM IoT Foundation サービスを使うために、同サービスにデバイスを登録する方法を上記で紹介しました。では IBM IoT Foundation サービスに登録したデバイスのセンサーデータを Node-RED で集めるための方法を紹介します。
まずは上記手順の完了した IBM IoT Foundation サービスの環境変数を参照し、apiKey と apiToken の値を確認しておきます。これらの値は後に利用します:
次に Node-RED のフローエディタを開き、IBMIoT インプットノードを1つ用意します:
同ノードをダブルクリックして、属性を編集する画面に切り替えます:
IBM IoT Foundation サービスを使う場合、Authentication は QuickStart ではなく、API Key にする必要があります。また API Key は "Mine" を選択、その他は以下のようにチェックボックスを付けます(名前も IBM IoTF に変更しています):
API Key の横にある鉛筆マークをクリックしてノードの属性を確認します。ここではデバイスを追加した IBM IoT Foundation サービスの API Key と API Token(上記で確認したもの)が入っていることを確認してください(入っていなかったら入力してください):
最後にこのノードにデバッグ output ノードを足して&繋いで、送られてきたデータが参照できるようにしておきます。この状態でデプロイしておきましょう:
次に IoT Foundation サービスにに登録したデバイスから実際に MQTT メッセージをパブリッシュして、Node-RED のフローに送られたデータが表示されることを確認してみましょう。今回想定している環境ではこのようなデバイスを IoT Foundation サービスに登録していました:
このデバイスの場合、MQTT パブリッシャーとしては以下のような条件で IBM IoT Foundation サーバーにメッセージをパブリッシュすることになります:
実際に動くデバイスがあれば、この内容でパブリッシュするようなコードを記述することでメッセージを送信することができます。ここでは MQTTLens を使って同じ動きをエミュレートして、動作を確認してみることにします。
まずコネクション画面では以下の様な内容でホスト名、クライアントID、ユーザー名、パスワードを指定して接続してください:
実際にパブリッシュする際には、上記の Topic と JSON メッセージを指定してパブリッシュします:
メッセージが正しく送信されれば、Node-RED 側の Debug タブに送信した JSON が表示されるはずです:
期待通りに動きました。これで QuickStart を使わずに IBM IoT Foundation サーバーを使う方法が分かりました。QuickStart でなければ QOS = 1 の制約もなく、より自由度の高い MQTT ブローカー利用が可能になりますね。
(参考資料)
https://docs.internetofthings.ibmcloud.com/ja/messaging/mqtt.html
https://docs.internetofthings.ibmcloud.com/ja/messaging/devices.html
IBM IoT Foundation サービスへのデバイス登録方法
IBM IoT Foundation サービスを使うために、同サービスにデバイスを登録する方法を上記で紹介しました。では IBM IoT Foundation サービスに登録したデバイスのセンサーデータを Node-RED で集めるための方法を紹介します。
まずは上記手順の完了した IBM IoT Foundation サービスの環境変数を参照し、apiKey と apiToken の値を確認しておきます。これらの値は後に利用します:
次に Node-RED のフローエディタを開き、IBMIoT インプットノードを1つ用意します:

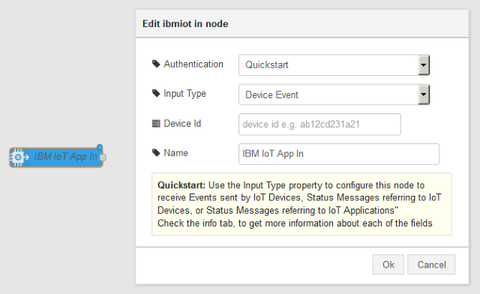

同ノードをダブルクリックして、属性を編集する画面に切り替えます:
IBM IoT Foundation サービスを使う場合、Authentication は QuickStart ではなく、API Key にする必要があります。また API Key は "Mine" を選択、その他は以下のようにチェックボックスを付けます(名前も IBM IoTF に変更しています):
API Key の横にある鉛筆マークをクリックしてノードの属性を確認します。ここではデバイスを追加した IBM IoT Foundation サービスの API Key と API Token(上記で確認したもの)が入っていることを確認してください(入っていなかったら入力してください):
最後にこのノードにデバッグ output ノードを足して&繋いで、送られてきたデータが参照できるようにしておきます。この状態でデプロイしておきましょう:
次に IoT Foundation サービスにに登録したデバイスから実際に MQTT メッセージをパブリッシュして、Node-RED のフローに送られたデータが表示されることを確認してみましょう。今回想定している環境ではこのようなデバイスを IoT Foundation サービスに登録していました:
属性 | 属性値 |
---|---|
組織ID | ttb8bh |
デバイスタイプ | MyDevice |
デバイスID(MACアドレス) | 112233445566 |
認証トークン(自分で指定する接続パスワード) | K.Kimura777 |
このデバイスの場合、MQTT パブリッシャーとしては以下のような条件で IBM IoT Foundation サーバーにメッセージをパブリッシュすることになります:
設定項目 | 設定値 |
---|---|
MQTT ブローカーホスト | ttb8bh.messaging.internetofthings.ibmcloud.com (組織ID).messaging.internetofthings.ibmcloud.com |
MQTT ブローカーポート | 1883 (固定値) |
クライアントID | d:ttb8bh:MyDevice:112233445566 d:(組織ID):(デバイスタイプ):(デバイスID) |
認証ユーザーID | use-token-auth (固定値) |
認証パスワード | K.Kimura777 (認証トークン) |
トピック | iot-2/evt/event_id/fmt/json (固定値) |
メッセージ | {"d":{"a":"x","b":"y","c":"z"}} (任意のJSONテキスト) |
実際に動くデバイスがあれば、この内容でパブリッシュするようなコードを記述することでメッセージを送信することができます。ここでは MQTTLens を使って同じ動きをエミュレートして、動作を確認してみることにします。

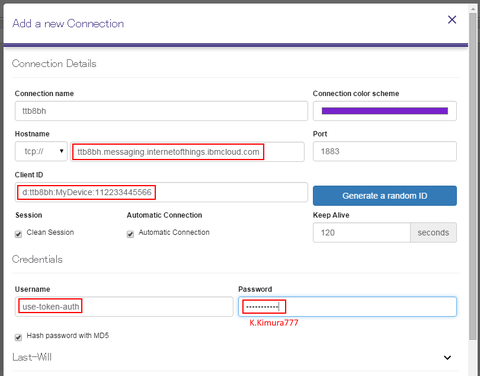

まずコネクション画面では以下の様な内容でホスト名、クライアントID、ユーザー名、パスワードを指定して接続してください:
実際にパブリッシュする際には、上記の Topic と JSON メッセージを指定してパブリッシュします:
メッセージが正しく送信されれば、Node-RED 側の Debug タブに送信した JSON が表示されるはずです:
期待通りに動きました。これで QuickStart を使わずに IBM IoT Foundation サーバーを使う方法が分かりました。QuickStart でなければ QOS = 1 の制約もなく、より自由度の高い MQTT ブローカー利用が可能になりますね。
(参考資料)
https://docs.internetofthings.ibmcloud.com/ja/messaging/mqtt.html
https://docs.internetofthings.ibmcloud.com/ja/messaging/devices.html
